Игровой комплекс PTP 27-04

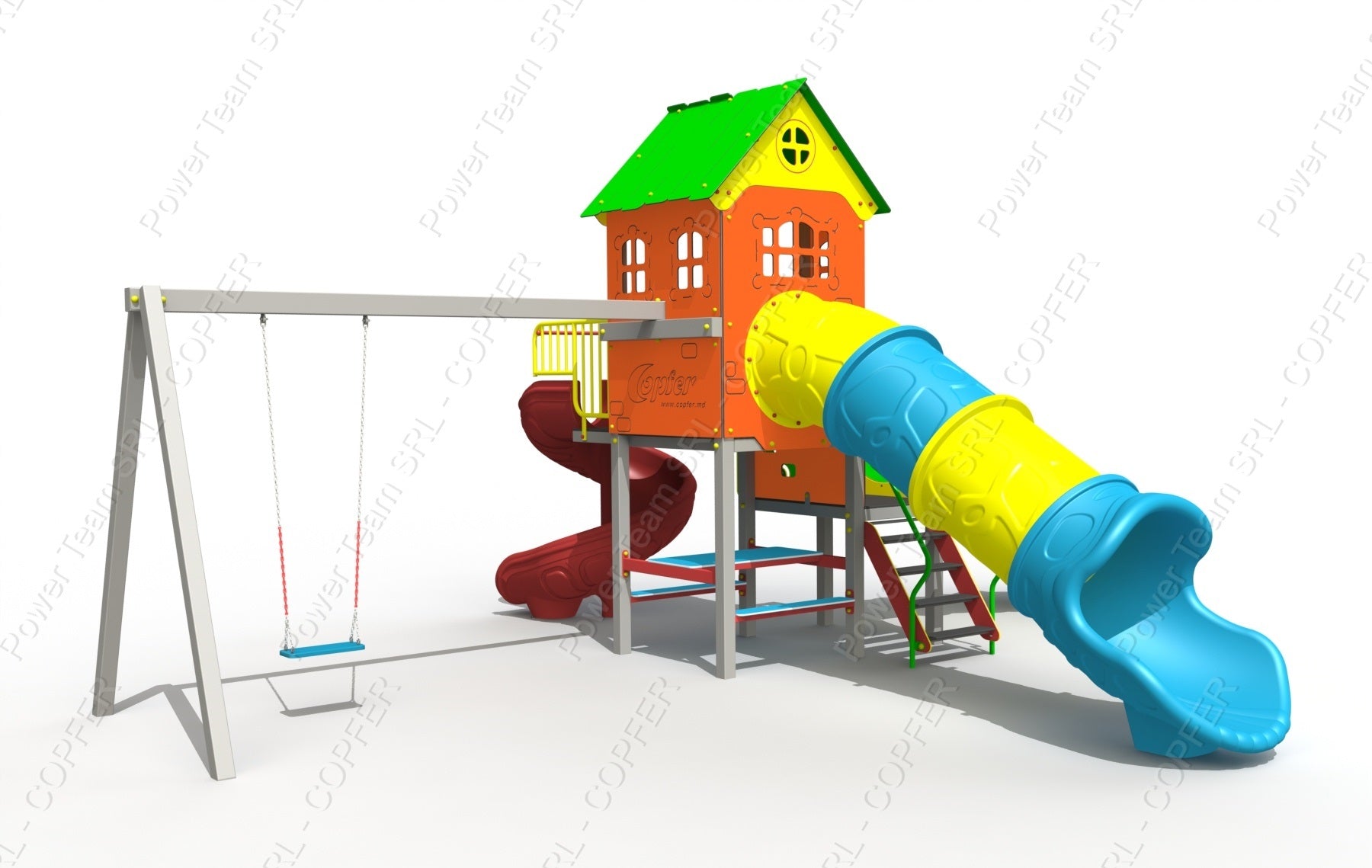

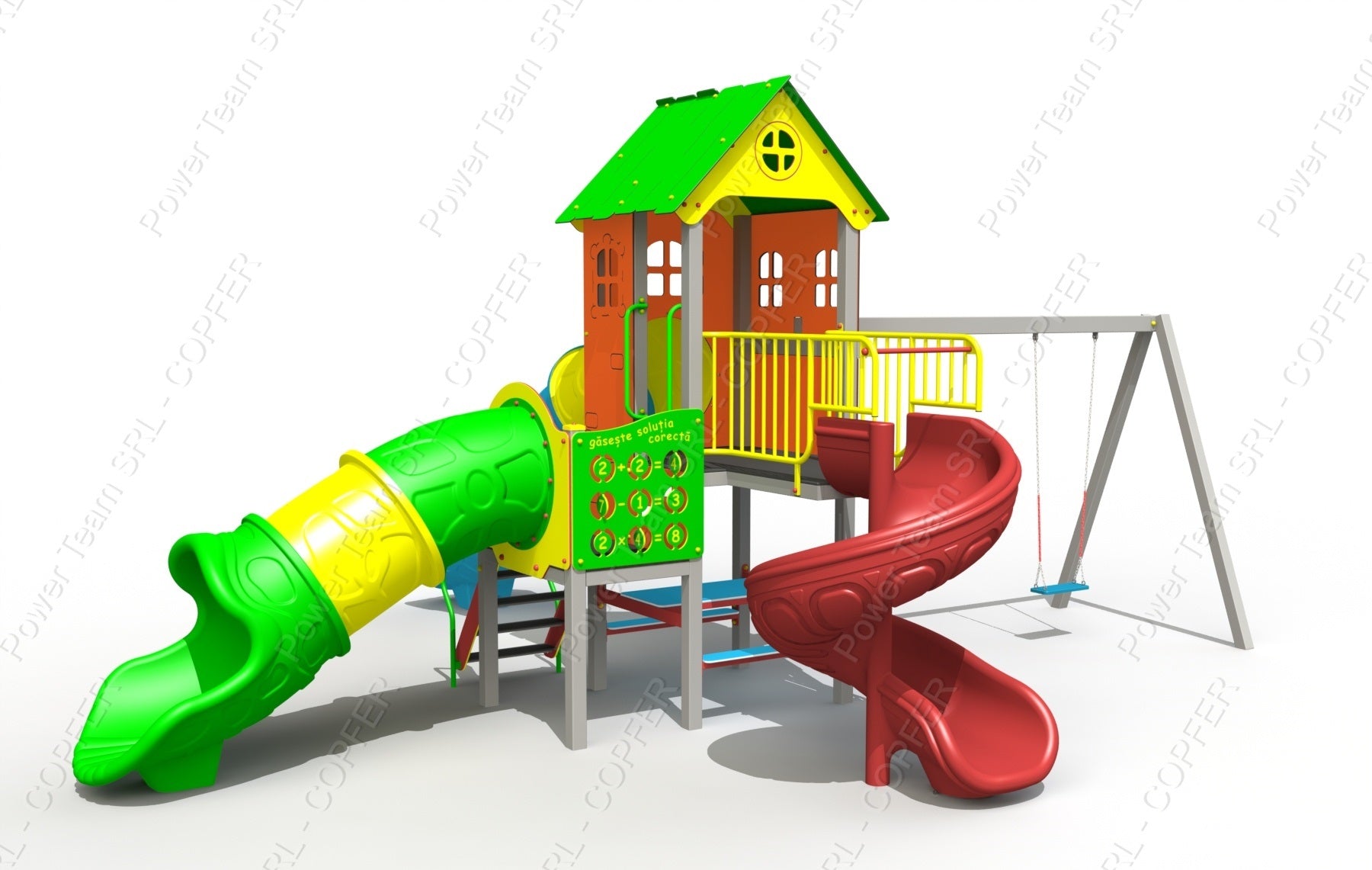

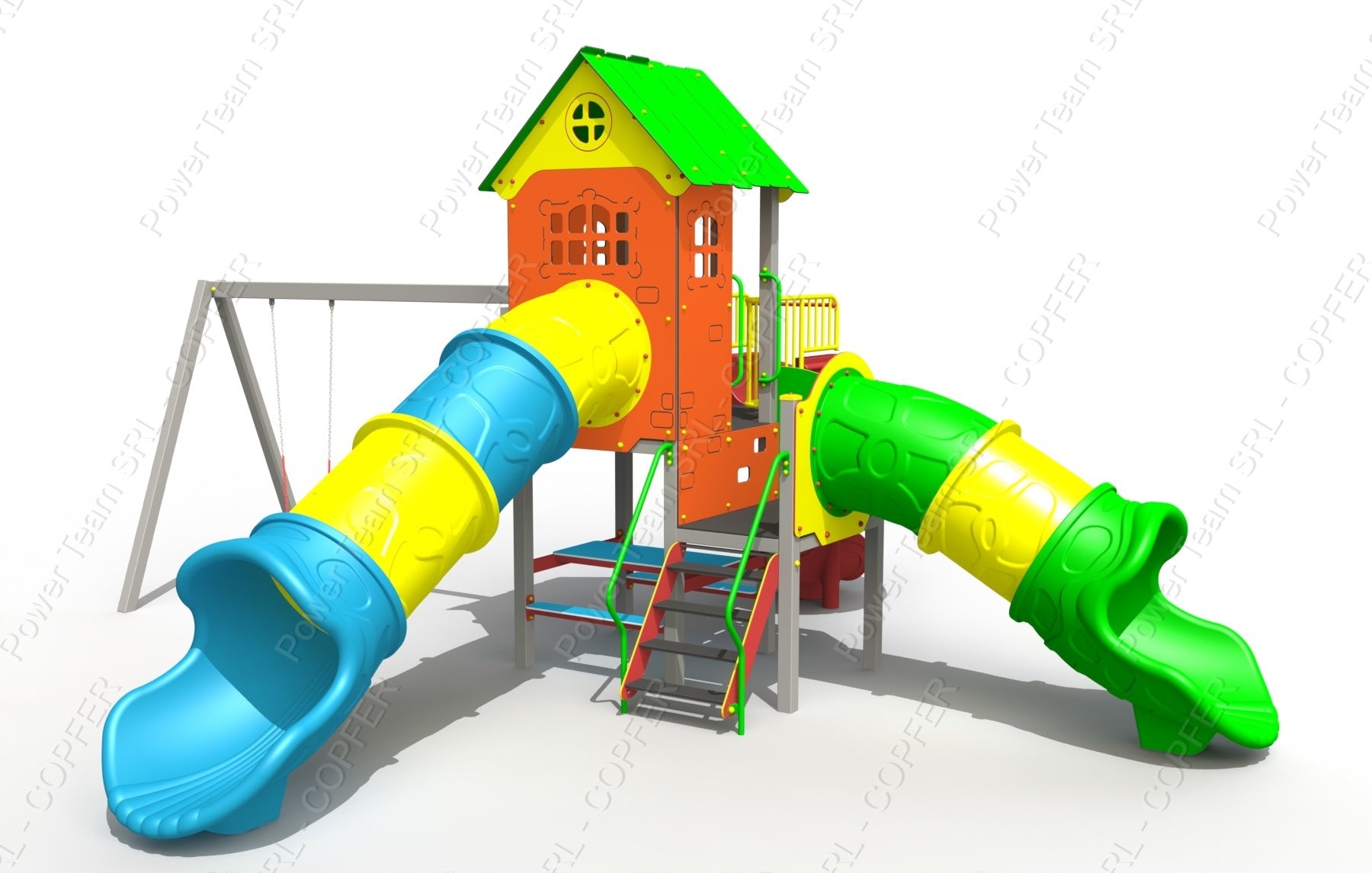

Игровой комплекс будет состоять из 2 башен, одна с крышей в форме домика, балкон с перилами, интерактивная панель "Найди правильное решение", спиральная горка (H - 1.5 м), горка-труба (H - 1.5 м), горка-труба (H - 1 м), лестница, качели, стол с двумя стульями.

Возраст: рекомендуется детям от 3 лет.

Предназначен для одновременного использования максимум 10 детьми.

Максимальный вес пользователя: 55 кг.

Конструкция будет состоять из опорных столбов, выполненных из стальной трубы размером не менее 90x90 мм, минимальная толщина - 3 мм.

Пол башни с крышей будет квадратной формы с минимальными размерами 1200 мм * 1200 мм и изготовлен из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм. Пол башни без крыши будет прямоугольной формы с минимальными размерами 750 мм * 1200 мм и изготовлен из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.

Боковые панели башни с крышей должны быть изготовлены из HDPE толщиной не менее 15 мм.

Качели с креплениями для 1 подвеса будут выполнены из стальной трубы размером не менее 90x90 мм, минимальная толщина - 3 мм.

Лестница из HDPE будет иметь ступени и перила для безопасного подъема на платформу. Ступени лестницы не должны быть скользкими. Ступени и боковые опоры для крепления ступеней должны быть изготовлены из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм. Труба перил лестницы - минимальный диаметр 33 мм.

Горки должны иметь:

-зона старта с защитной планкой, которая заставит ребенка сесть, закрепленную на элементах боковой защиты, выполненных из HDPE (полиэтилен высокой плотности без токсичных компонентов с многослойной структурой различных цветов), с минимальной высотой 450 мм и толщиной не менее 15 мм;
-зона ускорения;
-участок торможения.

Во избежание травмирования детей, горки будут иметь бортики с обеих сторон высотой не менее 120 мм.

Горки будут изготовлены из полиэтилена LLDPE по технологии «rotomoulding».

Стол со стульями под башней с крышей будет изготовлен из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.

Интерактивная панель "Найди правильное решение" должна быть изготовлена из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.

Крыша башни будет изготовлена из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 10 мм.

Во избежание попадания воды из осадков, столбы закрыты пластиковыми заглушками.

Металлические элементы должны быть обработаны дробеструйным аппаратом и окрашены электростатической порошковой краской в два слоя толщиной не менее 100 микрон для придания им устойчивости к внешней среде.

Материалы: сталь, HDPE, LLDPE, пластик.

Технические характеристики. Габаритные размеры конструкции не менее: Длина – 7830 мм, Ширина – 6580 мм, Высота – 3720 мм, высота платформ от земли: уровень 1 - 1500 мм, уровень 2 – 1500 мм, уровень 3 - 1000 мм.

Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.

Требования к установке: Для обеспечения безопасной и надежной работы все элементы опоры должны быть заглублены в грунт не менее чем на 0,70 м для повышения жесткости, затем следует процесс бетонирования (бетон BC 300). Установка элементов должна исключать возможность их демонтажа без использования специальных инструментов.

Скачать DWG чертеж
