Игровой Комплекс PTP 21-01-T2

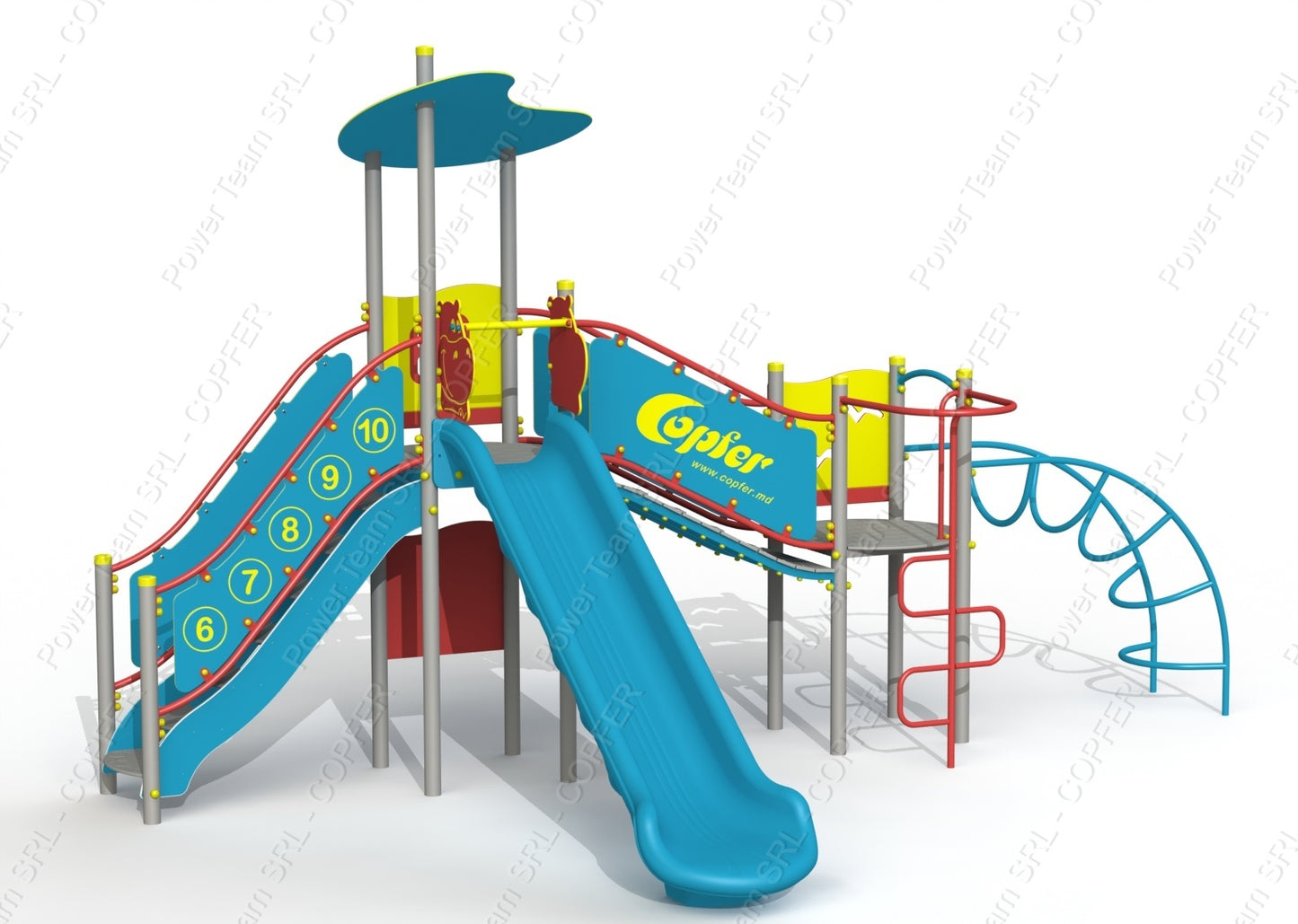

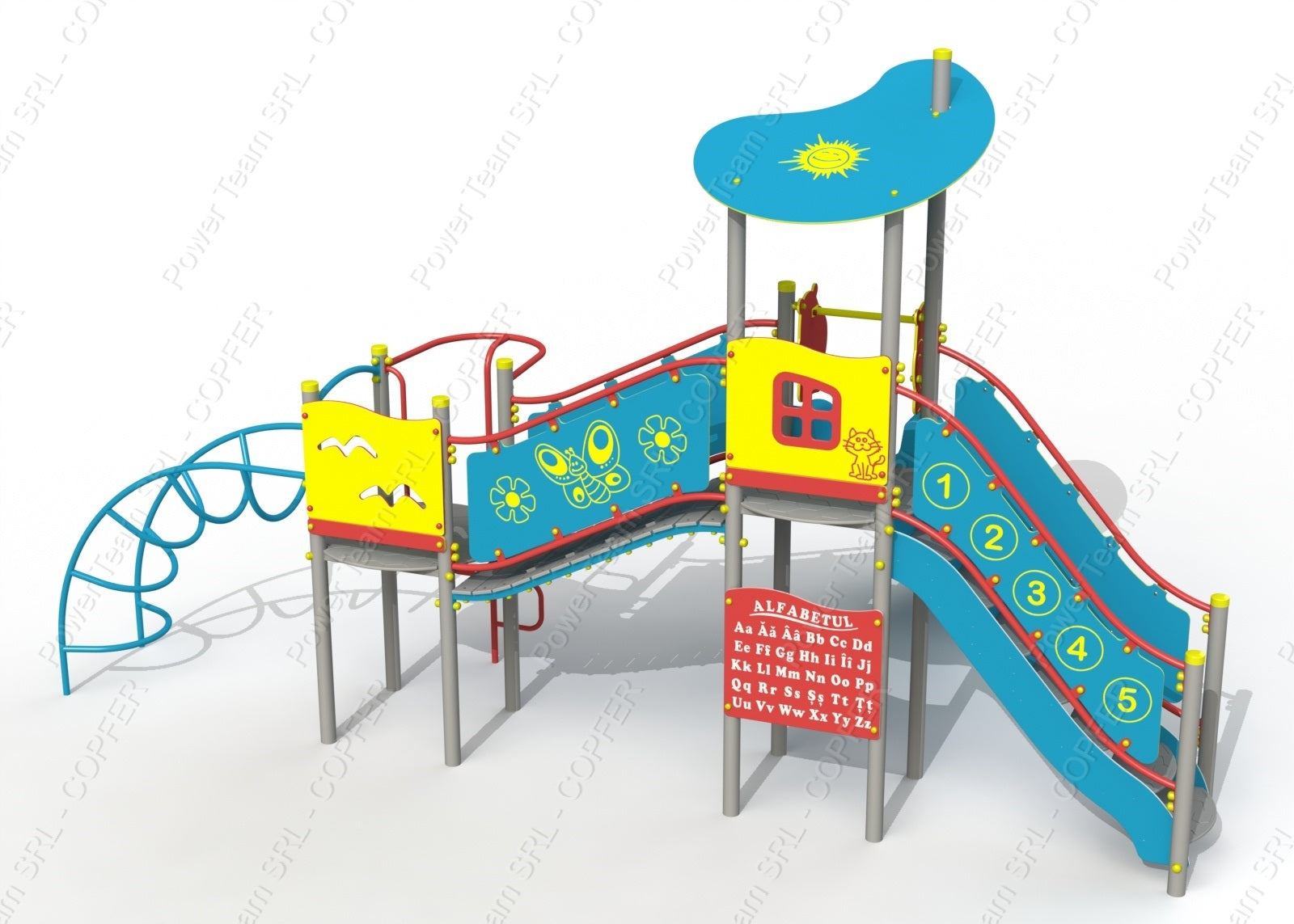

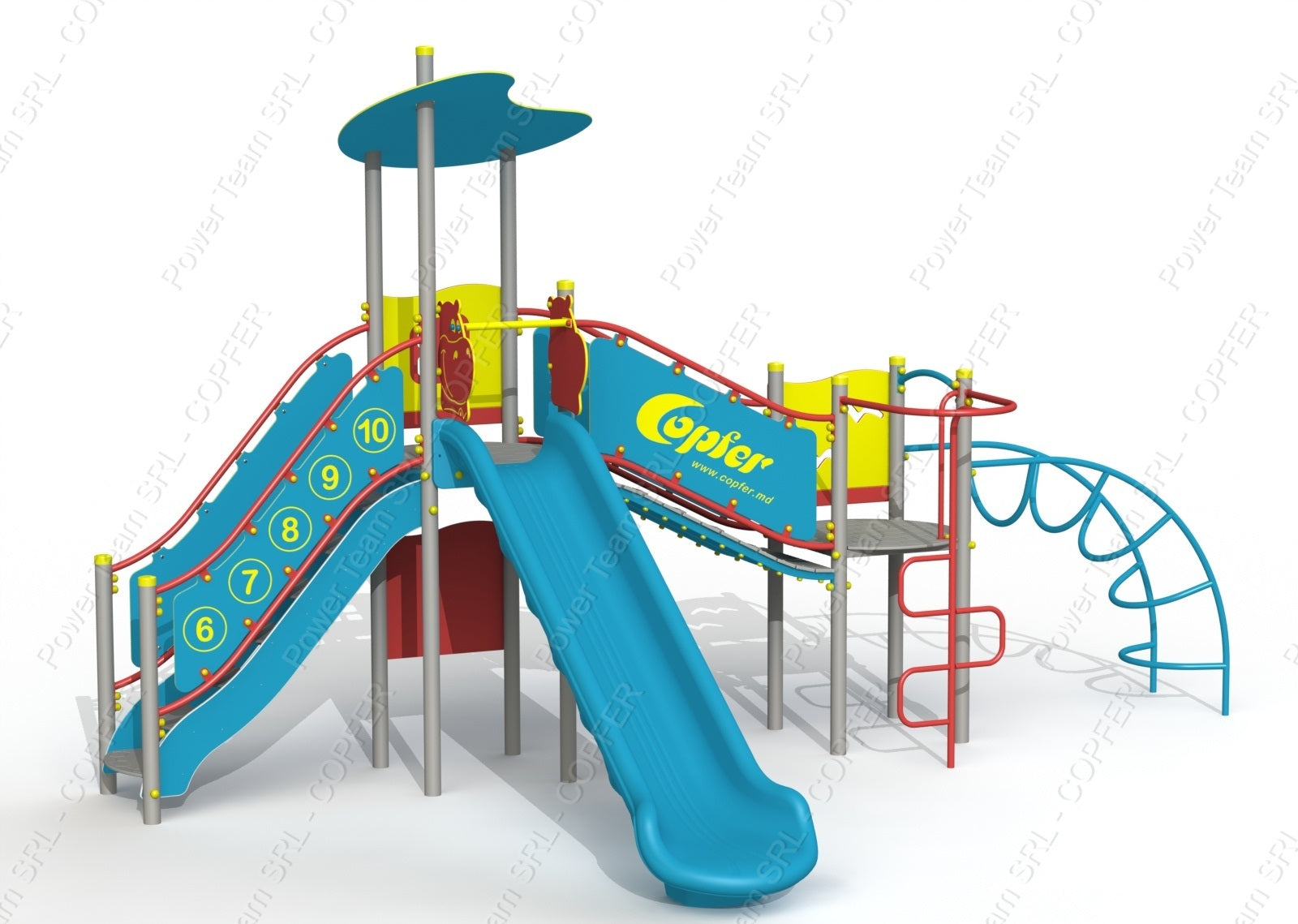

Игровой комплекс должен состоять из простой башни, башни с крышей, прямой горки, лестницы с балюстрадами с декоративными элементами, металлических подъемников типа «лиана», моста с балюстрадами типа «волна» с декоративными элементами, металлических подъемников. "Пожарная лестница", панно "Азбука".

Рекомендуемый возраст: от 6 лет

Вместимость: предназначен для одновременного использования не более 8 детьми

Максимальный вес одного пользователя: 55 кг

Конструкция должна состоять из опорных столбов из стальной трубы диаметром не менее 76 мм, минимальной толщиной – 3 мм, «пожарной лестницы» и альпинистов типа «лиана» сечением не менее 33 мм и толщиной 2,8 мм. . Лестница из HDPE будет иметь ступеньки и поручни для безопасного подъема на платформу. Ступени лестницы не должны быть скользкими и должны быть изготовлены из полиэтилена высокой плотности HDPE толщиной не менее 15 мм. Боковые опоры для крепления ступеней должны быть изготовлены из полиэтилена высокой плотности HDPE толщиной не менее 15 мм. Поручни прохода - высота не менее 700 мм, их трубы - сечением не менее Ø 33 мм.

Слайды должны иметь:
- стартовая площадка с закрепленным на элементах бортиком, благодаря которому ребенок сможет сесть боковая защита, изготовлена из HDPE (полиэтилена высокой плотности без токсичных компонентов с многослойной конструкцией различных цветов) минимальной высотой 450 мм и толщиной не менее 15 мм;
- зона ускорения;
- тормозная часть.

Чтобы исключить травматизацию детей, слайды будут иметь защиту с обеих сторон с
минимальной высотой 120 мм. Слайды должны быть выполнены из полиэтилена LLDPE по технологии «ротоформования».

Пол башен будет круглым диаметром минимум 930 мм, а проход между ними будет выполнен из полиэтилена высокой плотности HDPE толщиной не менее 15 мм.

Крышу башни и декоративные элементы необходимо изготовить из полиэтилена высокой плотности HDPE толщиной не менее 10 мм. Панно "Окошко" должно быть изготовлено из полиэтилена высокой плотности HDPE толщиной не менее 15 мм.

Во избежание проникновения воды из осадков столбы необходимо накрыть полиэтиленовыми колпаками.

Металлические элементы необходимо подвергнуть пескоструйной очистке и покрасить в электростатическом поле в два слоя толщиной минимум 100 микрон, чтобы придать им устойчивость к внешней среде.

Материалы: сталь, LLDPE, HDPE, крепеж оцинкованный, пластиковые колпачки в местах резьбовых швов.

Технические характеристики. Общие размеры конструкции, не менее: Длина – 5620 мм, Ширина – 3600 мм, Высота – 3370 мм, высота площадок от земли: 1 уровень – 1000 мм, 2 уровень – 1500 мм.

Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.

Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы необходимо заглубить в землю (грунт) не менее чем на 0,70м для повышения жесткости с последующим бетонированием (бетон ВС 300). Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.

Скачать чертеж DWG
