Игровой комплекс PTP 21-09-T3

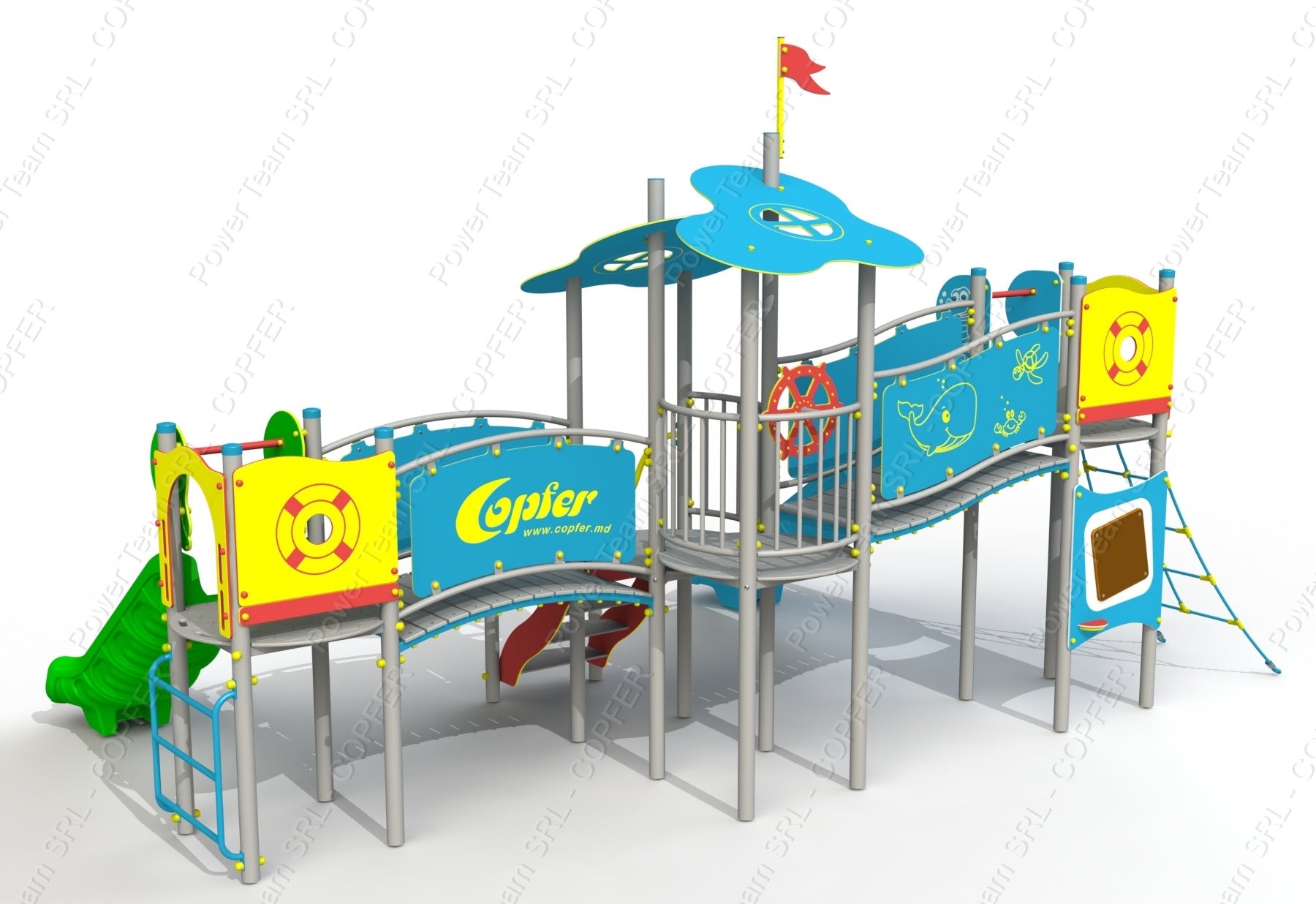

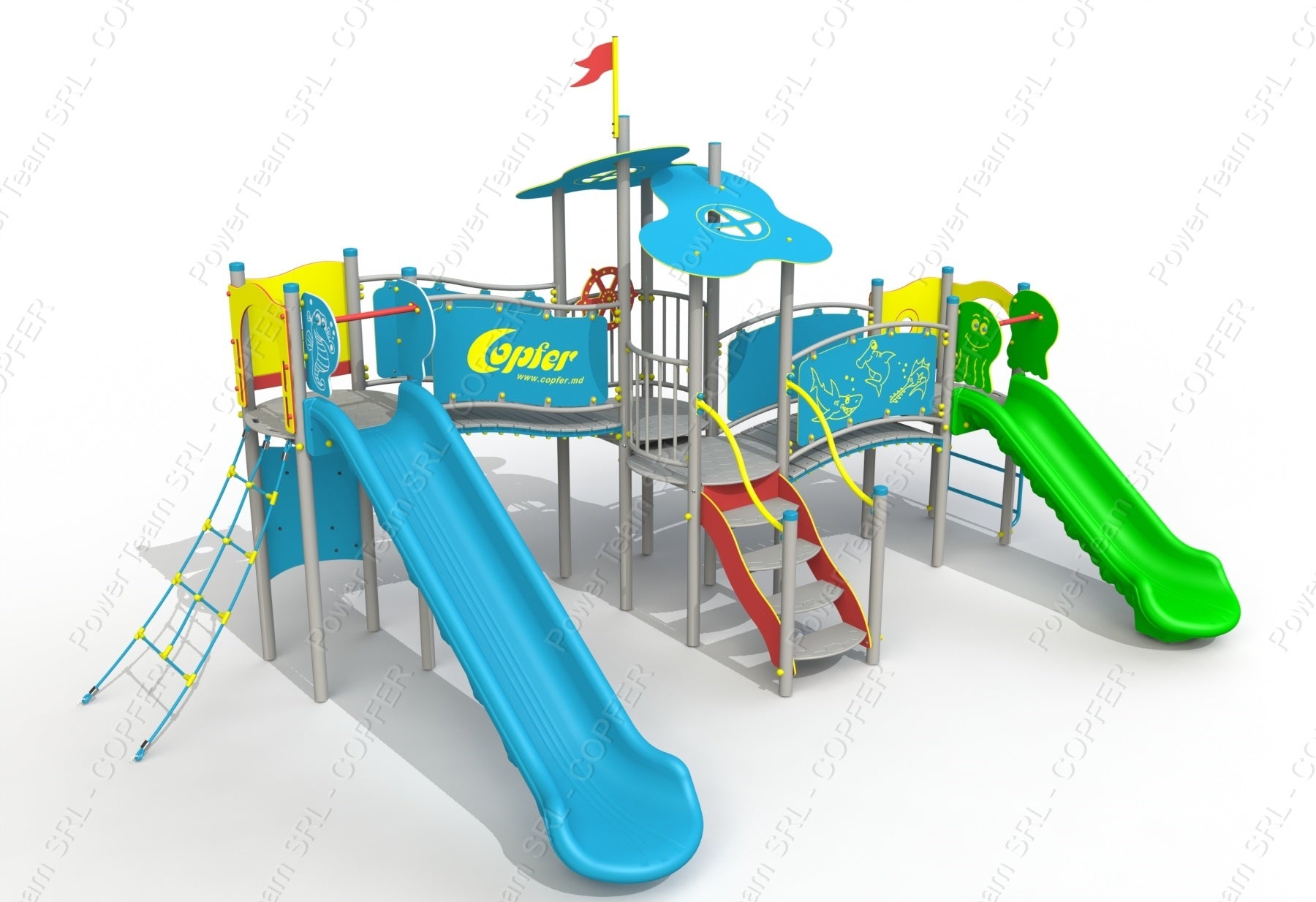

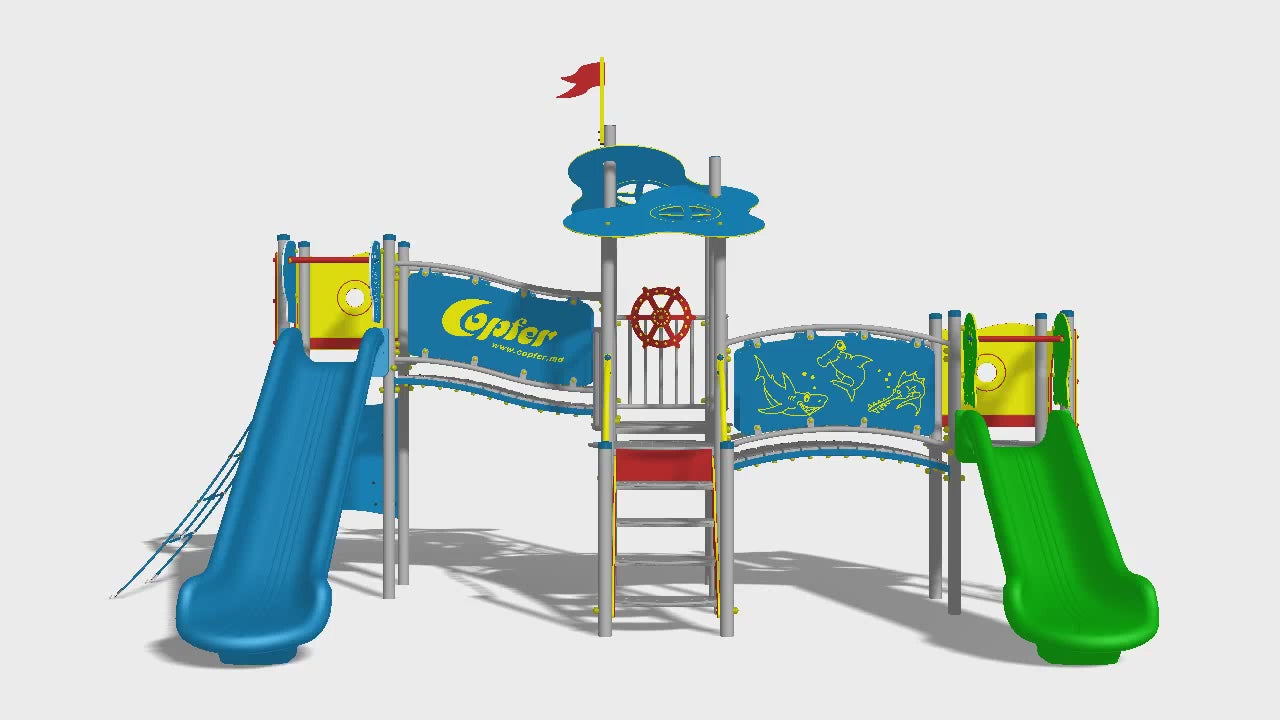

Детский игровой комплекс состоит из башни без крыши (H=1.5 м), башни без крыши (H=1.0 м), двойной башни с крышей (H=1.1 м и 1.0 м соответственно), перехода с перилами и защитными панелями, перехода с перилами типа "Волна" и защитными панелями, лестницы с перилами, сетки для лазания из армированного каната с защитной панелью, металлической лестницы с защитной панелью, прямого желоба (H=1.5 м) с защитной панелью, прямого желоба (H=1.0 м) с защитной панелью, прямого желоба (H=1.5 м) с защитной панелью, 2 защитных панелей типа "Спасательный круг", панели "Доска для рисования мелом", трех перил "Балкон", вращающегося руля, декоративного элемента Флаг.

Возраст: рекомендуется детям от 6 лет.

Предназначен для одновременного использования максимум 10 детьми.

Максимальный вес пользователя: 55 кг.

Конструкция будет состоять из опорных столбов, выполненных из стальной трубы диаметром не менее 76 мм, толщина не менее - 3 мм.

Лестница из HDPE будет иметь ступени и перила для безопасного подъема на платформу. Ступени лестницы не должны быть скользкими и должны быть выполнены из HDPE полиэтилена высокой плотности толщиной не менее 15 мм. Боковые опоры для крепления ступеней должны быть выполнены из HDPE полиэтилена высокой плотности толщиной не менее 15 мм. Перила перехода - высота не менее 700 мм, труба сечением не менее Ø 33 мм.

Гибкая лестница будет из каната размером не менее 16 мм из полипропилена, сплетенного из 6-ти армированных металлом волокон с резиновым сердечником, соединенных овальными пластиковыми элементами.

Горки должны иметь:

• зону старта с защитной планкой, которая заставит ребенка сесть, закрепленную на элементах боковой защиты, выполненных из HDPE (полиэтилен высокой плотности без токсичных компонентов с многослойной структурой различных цветов), с минимальной высотой 450 мм и толщиной не менее 15 мм;

• зону ускорения;

• участок торможения.

В целях исключения травмирования детей, желоба будут иметь бортики с обеих сторон высотой не менее 120 мм. Желоба будут выполнены из полиэтилена LLDPE, полученного по технологии "rotomoulding" (линейный полиэтилен низкой плотности), устойчивого к ударам и ультрафиолетовым лучам.

Пол башни должен быть круглой формы диаметром не менее 930 мм и будет изготовлен из нескользящей фанеры, устойчивой к влаге, толщиной не менее 15 мм.

Крыши двойной башни и защитные панели должны быть изготовлены из полиэтилена высокой плотности HDPE толщиной не менее 10 мм.

Во избежание попадания воды из осадков, столбы закрыты пластиковыми заглушками.

Металлические элементы необходимо подвергнуть дробеструйной очистке и окрасить электростатической порошковой краской в два слоя толщиной не менее 100 микрон для придания им устойчивости к внешней среде.

Материалы: HDPE, LLDPE, металлические трубы, покрытые порошковой краской, все соединения закрыты специальными антивандальными заглушками.

Технические характеристики. Общие размеры конструкции не менее: Длина - 6000 мм, Ширина - 3500 мм, Высота - 3400 мм. Высота платформ от земли: уровень 1 - 1000 мм, уровень 2 - 1500 мм.

Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.

Требования к установке: Для обеспечения безопасной и надежной работы все элементы опоры должны быть заглублены в грунт не менее чем на 0,70 м для повышения жесткости, затем следует процесс бетонирования (бетон BC 300). Установка элементов должна исключать возможность их демонтажа без использования специальных инструментов.

Скачать чертеж DWG
