Игровой комплекс РТР 21-02

Игровой комплекс

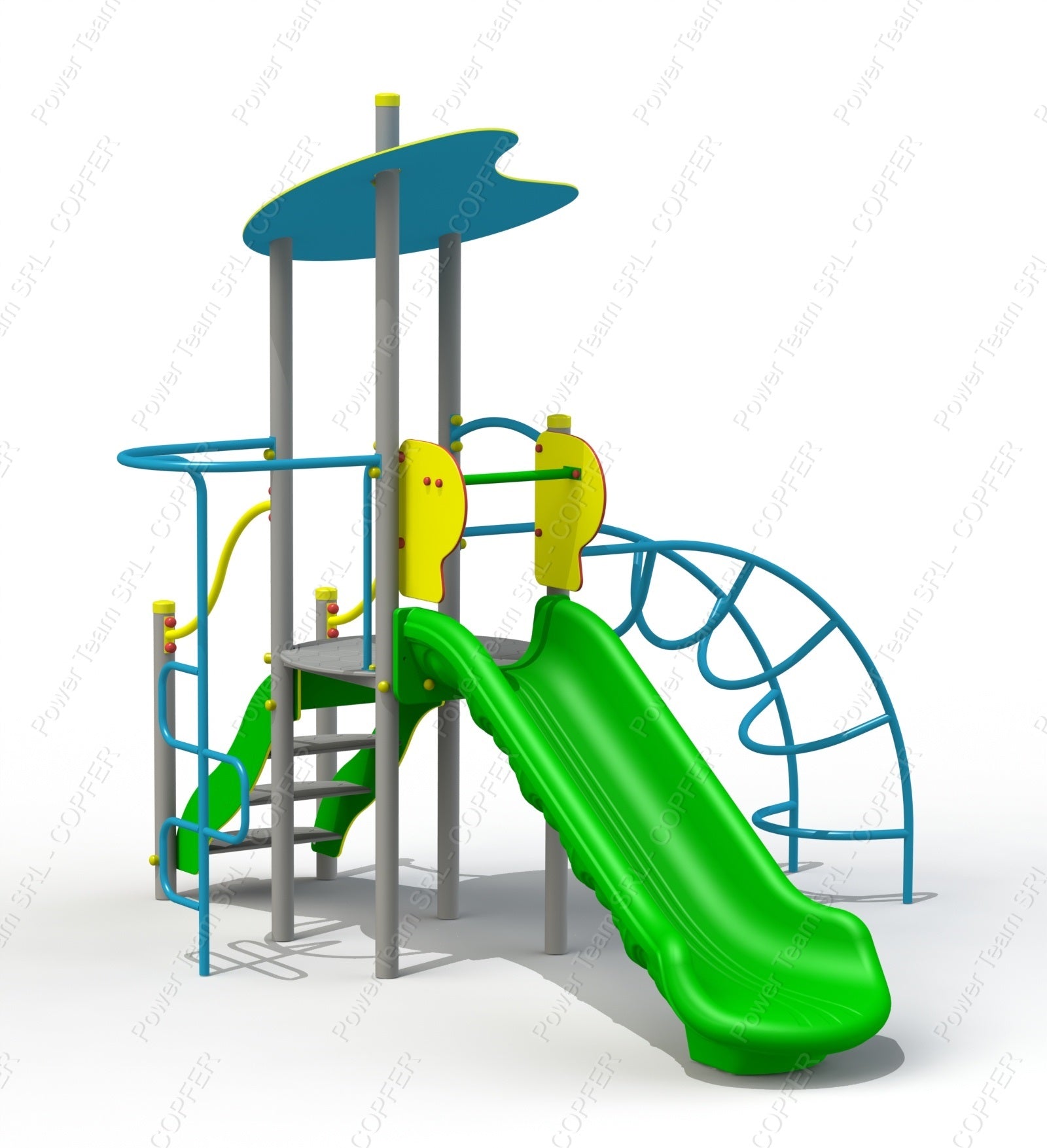

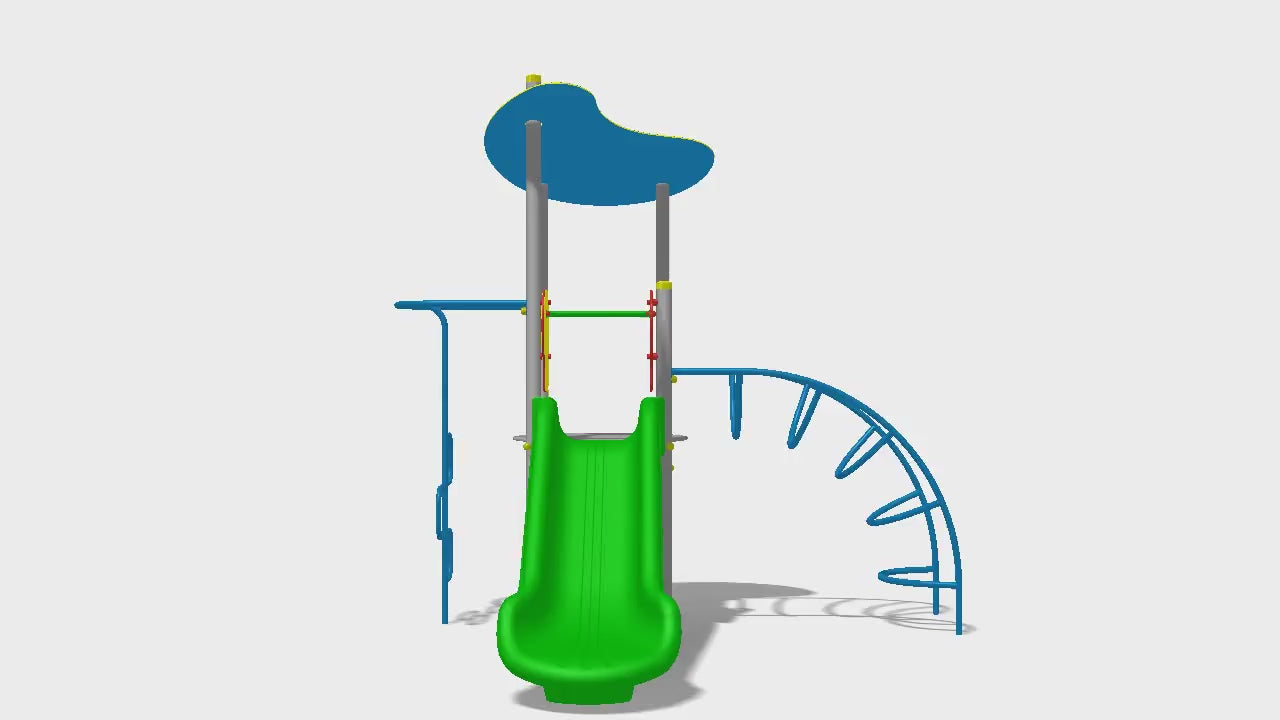

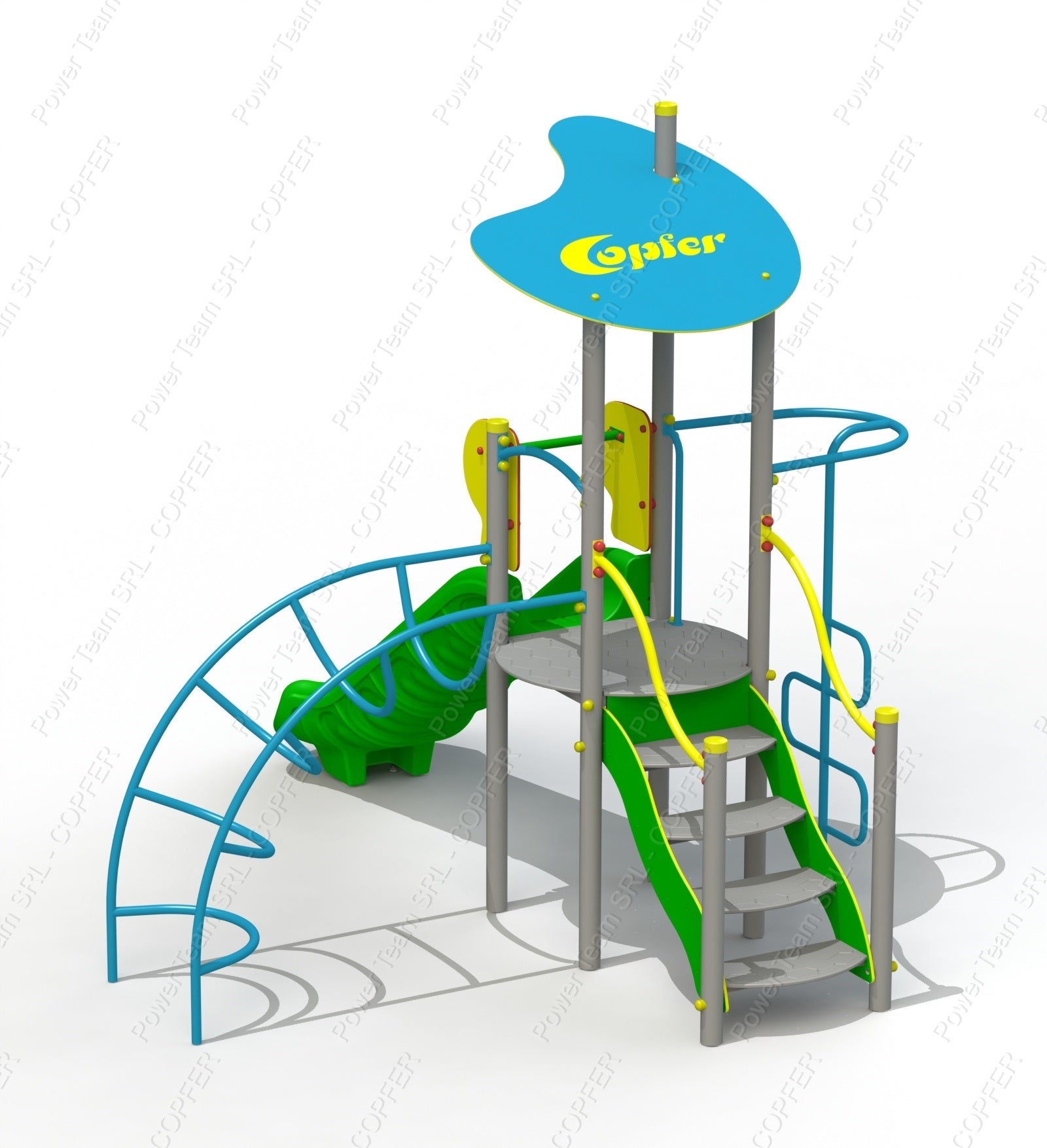

Игровой комплекс состоит из башни с крышей, прямой горки (H=1 м), лестницы, металлического лазательного элемента типа «Лиана» и лазательного элемента типа «Пожарная лестница».

🔹 Рекомендуемый возраст: от 3 лет
🔹 Вместимость: предназначен для одновременного использования не более 5 детьми
🔹 Максимальный вес одного пользователя: 55 кг

Конструкция и материалы

✅ Опорные стойки – изготовлены из стальной трубы диаметром не менее 76 мм и минимальной толщиной 3 мм
✅ Лазательные элементы типа «Пожарная лестница» и «Лиана» – сечением не менее 33 мм, минимальная толщина 2.8 мм
✅ Пол башни – круглый, минимальный диаметр 930 мм, изготовлен из HDPE (полиэтилен высокой плотности) толщиной не менее 15 мм
✅ Лестница из HDPE будет оснащена ступенями и перилами для безопасного подъема на платформу.
✅Ступени лестницы не должны быть скользкими и должны быть изготовлены из HDPE (полиэтилена высокой плотности) толщиной не менее 15 мм.
✅Боковые опоры для крепления ступеней должны быть изготовлены из HDPE (полиэтилена высокой плотности) толщиной не менее 15 мм.
✅ Горка должна включать:

• Стартовую зону с защитной перекладиной, которая обеспечивает правильное положение ребенка, закрепленную на боковых защитных элементах из HDPE, высотой не менее 450 мм и толщиной не менее 15 мм
• Зону разгона
• Зону торможения
• Бортики по обеим сторонам высотой не менее 120 мм
• Изготовлена из LLDPE по технологии «ротомолдинг», устойчива к ударам и УФ-излучению

✅ Крыша башни – изготовлена из HDPE толщиной не менее 10 мм, многослойный нетоксичный материал
✅ Опорные стойки – закрыты пластиковыми заглушками для предотвращения попадания воды
✅ Металлические элементы – подвергнуты дробеструйной обработке и окрашены порошковой краской в два слоя толщиной не менее 100 микрон, что обеспечивает долговечность и устойчивость к внешним воздействиям

Используемые материалы

• HDPE – полиэтилен высокой плотности, многослойный, без токсичных компонентов
• Металлические трубы – покрыты порошковой краской
• LLDPE – получен по технологии «ротомолдинг» (гранулы переработанного пластика)
• Все соединения закрыты антивандальными заглушками

Технические характеристики

📌 Минимальные габаритные размеры конструкции:

• Длина: 3500 мм
• Ширина: 2900 мм
• Высота: 2800 мм
• Высота платформы от земли: 1000 мм

📌 Минимальные размеры фундамента:
Д x Ш x В = 400 x 400 x 700 мм

Требования к установке

Для безопасной и надежной эксплуатации все опорные элементы должны быть заглублены в грунт на не менее 0,70 м для повышения жесткости, после чего выполняется бетонирование (бетон BC 300). Установка элементов должна исключать возможность их демонтажа без использования специальных инструментов.

📥 Скачать чертеж DWG
