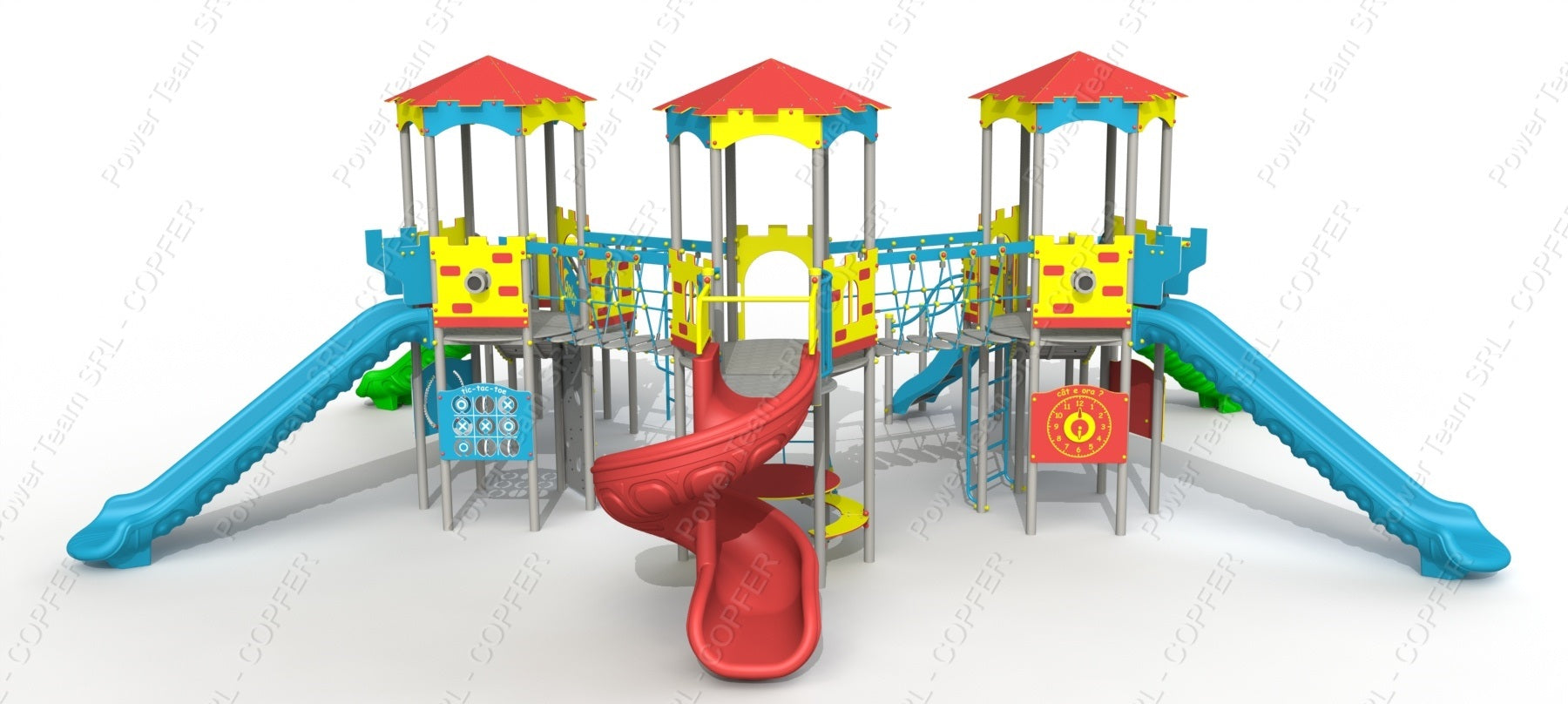

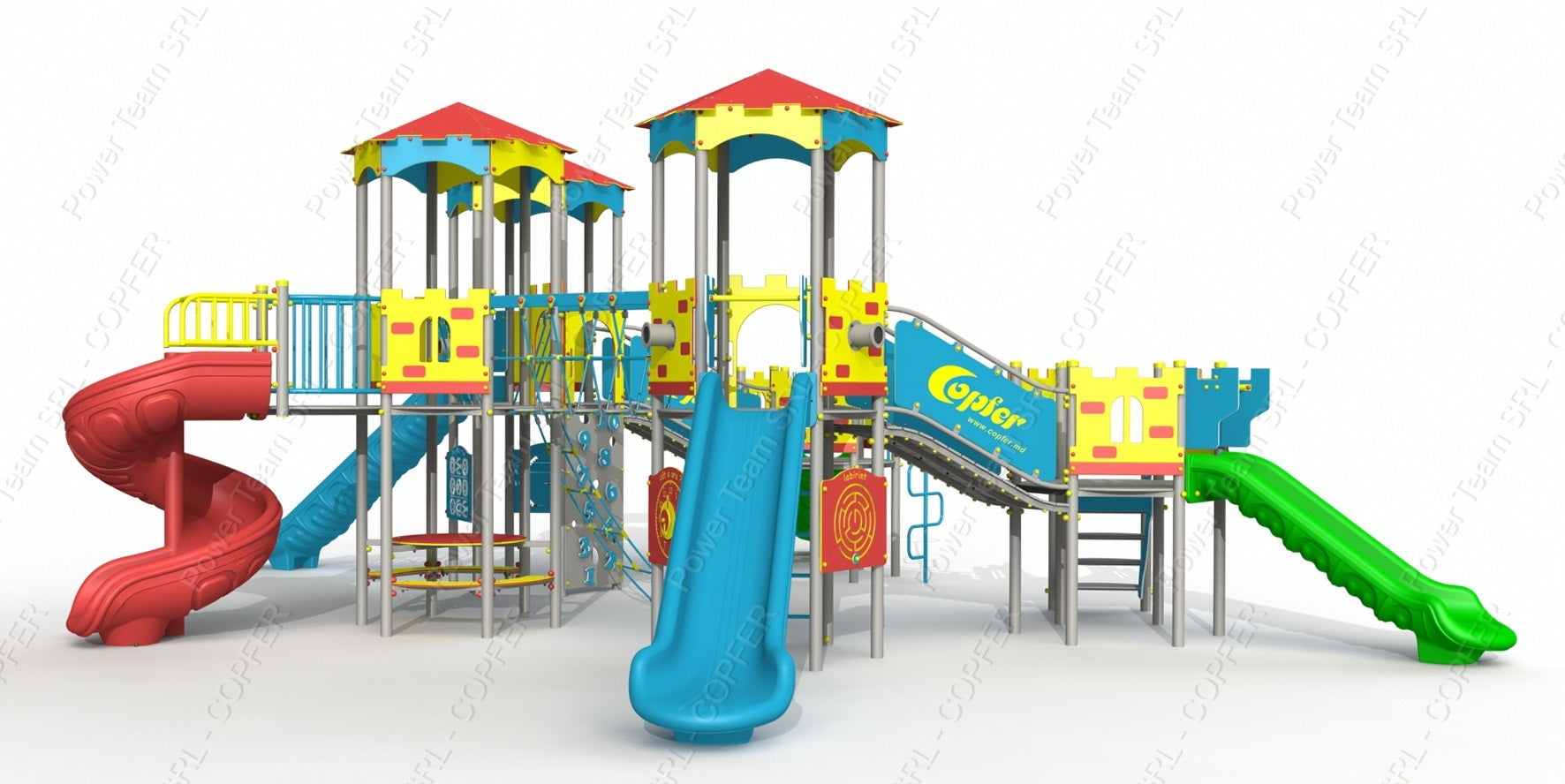

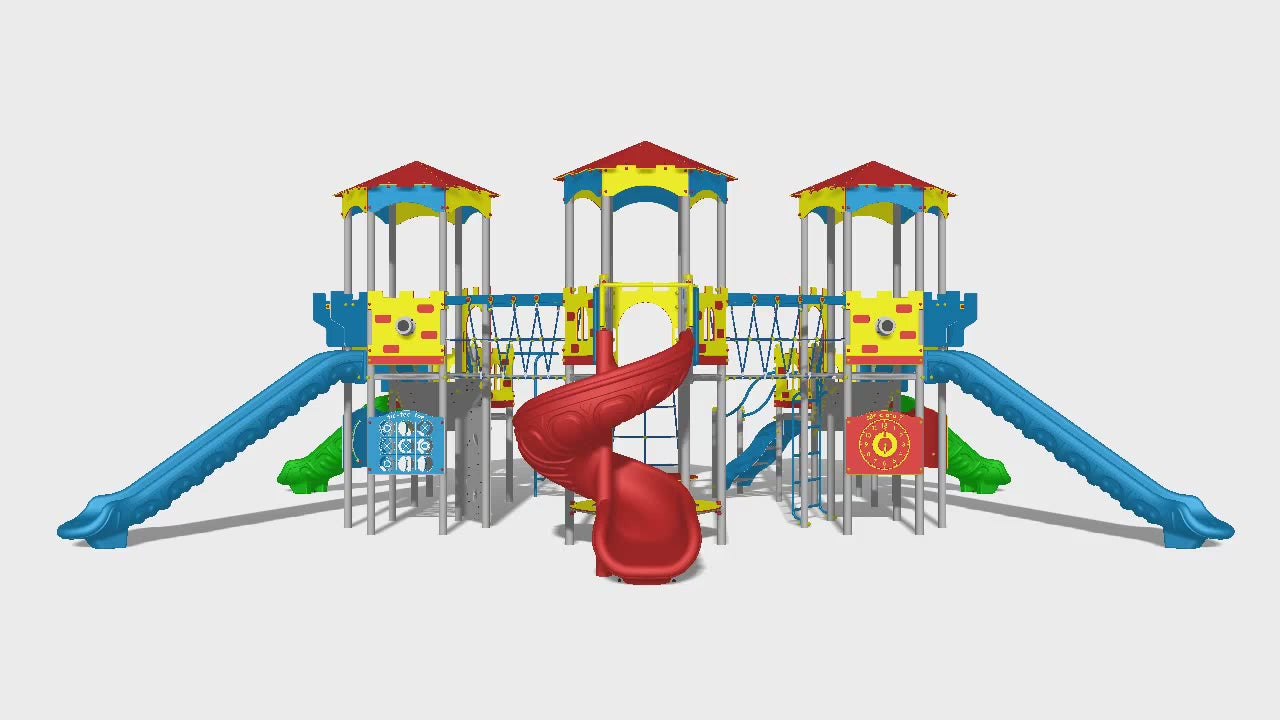

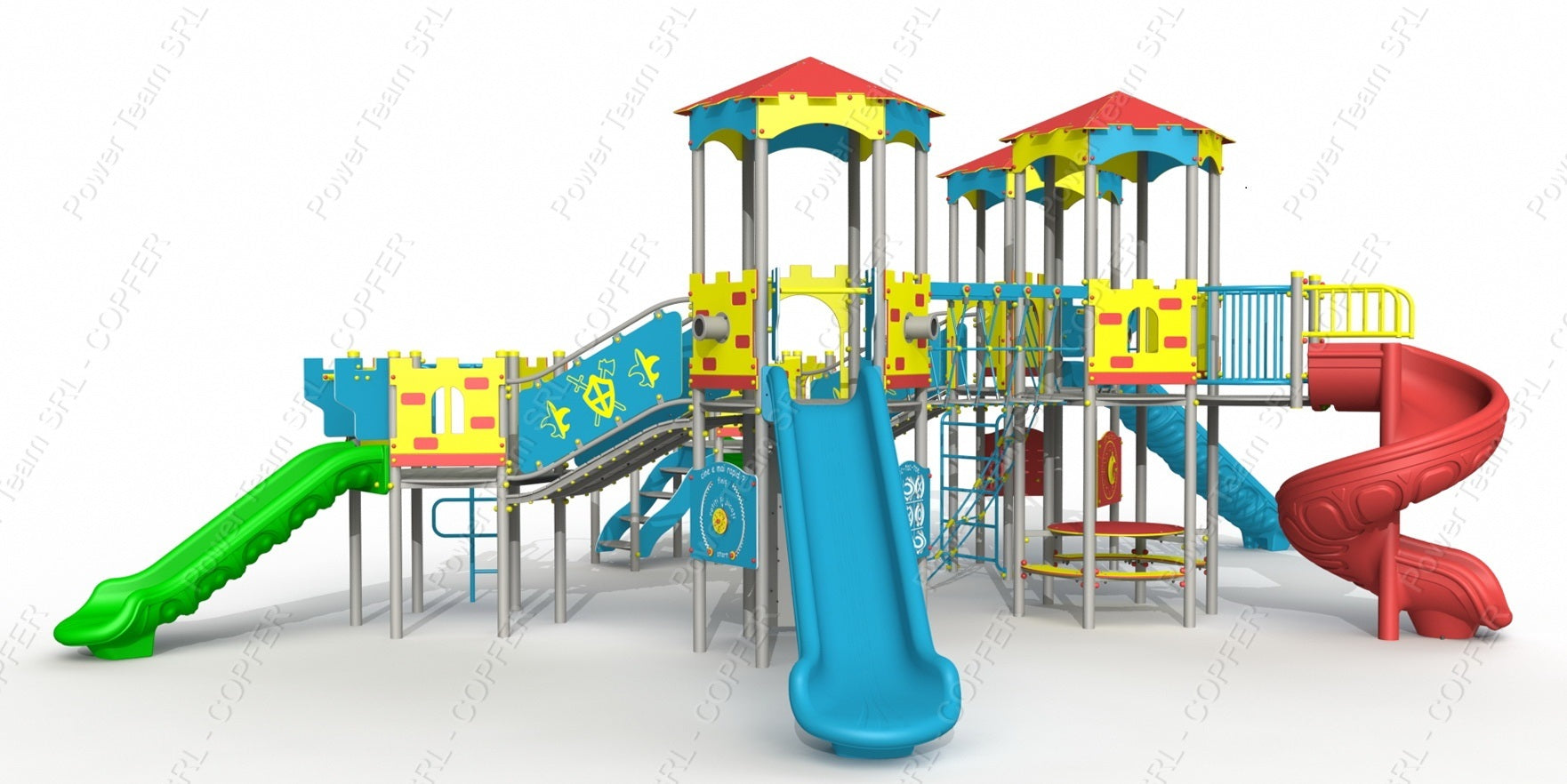

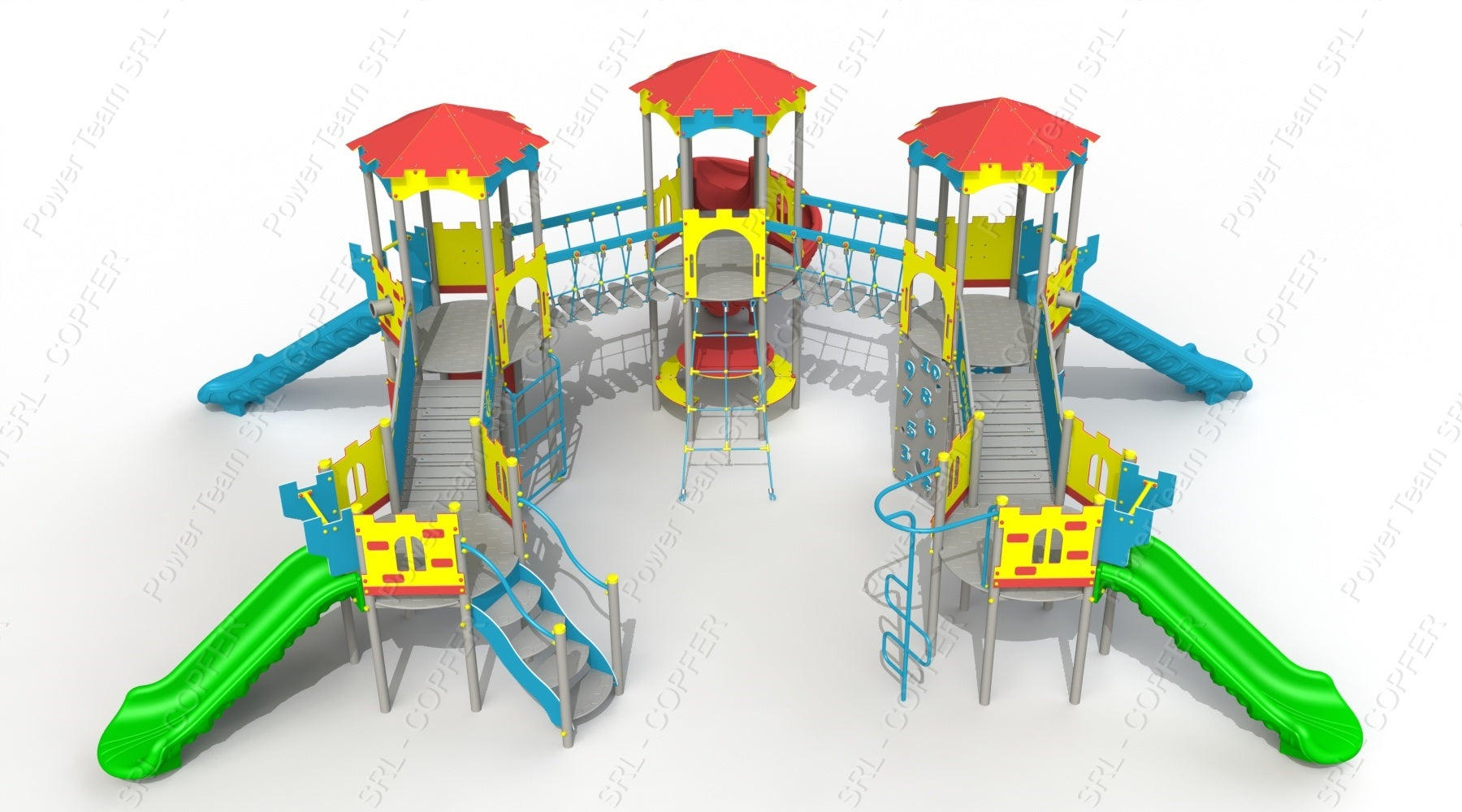

Игровой комплекс будет состоять из 3 шестигранных башен с крышей, 2 шестигранных башен без крыши, 2 прямых горок (H=1,5 м) с защитными планками и боковыми защитами, 2 спиральных горок (H=1,5 м) с защитными планками и боковыми защитами, 2 прямых горок (H=1 м) с защитными планками и боковыми защитами, 4 панелей «Пушки», 8 панелей «Окошко», лазалки типа «Пожарная лестница» с защитной панелью, металлической лестницы для лазания с защитной панелью, лазалки типа «Скалолазная стенка», сетки для лазания из армированного каната с защитной панелью, панели «Крестики-нолики», панели «Часы», панели «Кто быстрее?», панели «Лабиринт», стола со стульями, 2 мостиков с закрытыми перилами типа «Волна», 2 мостиков из армированного каната, лестницы, декоративных элементов.
Возраст: рекомендуется детям от 3 лет.
Предназначен для одновременного использования максимум 24 детьми.
Максимальный вес пользователя: 55 кг.
Конструкция будет состоять из опорных столбов, выполненных из стальной трубы диаметром не менее 76 мм, минимальная толщина - 3 мм.
Пол шестигранных башен будет круглой формы диаметром не менее 1340 мм, изготовленный из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
Пол балкона на одной из башен будет круглой формы диаметром не менее 930 мм, а переход между ними будет изготовлен из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
Лестница будет иметь ступени и перила для безопасного подъема на платформу. Ступени лестницы не должны быть скользкими. Боковые опоры для крепления ступеней и ступени должны быть изготовлены из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
Сетка для лазания будет из каната размером не менее 16 мм из полипропилена, сплетенного из 6-ти армированных металлом волокон с резиновым сердечником, соединенных овальными пластиковыми элементами.
8 панелей «Окошко», панель «Крестики-нолики», панель «Часы», панель «Кто быстрее?», панель «Лабиринт» должны быть изготовлены из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
2 мостика будут из каната размером не менее 16 мм из полипропилена, сплетенного из 6-ти армированных металлом волокон с резиновым сердечником, соединенных овальными пластиковыми элементами. Перила перехода - высота не менее 700 мм.
2 мостика с закрытыми перилами типа «Волна» с высотой перил не менее 700 мм, труба сечением не менее 33 мм, с полом из HDPE - полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
Перила перехода будут иметь декоративные элементы из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 10 мм.
Лазалка типа «Скалолазная стенка» с цифрами и столиком со встроенными стульями будет изготовлена из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
Лазалка типа «Пожарная лестница», металлическая лестница для лазания будут из стальной трубы диаметром не менее 28 мм, минимальная толщина – 2,7 мм.
Горки должны иметь:
-
зону старта с защитной планкой, которая заставит ребенка сесть, закрепленную на элементах боковой защиты, выполненных из HDPE (полиэтилен высокой плотности без токсичных компонентов с многослойной структурой различных цветов), с минимальной высотой 450 мм и толщиной не менее 15 мм;
-
зону ускорения;
-
участок торможения.
В целях исключения травмирования детей, горки будут иметь бортики с обеих сторон высотой не менее 120 мм. Горки будут изготовлены из полиэтилена LLDPE по технологии «rotomoulding».
Крыши шестигранных башен будут из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 10 мм.
Во избежание попадания воды из осадков, столбы закрыты пластиковыми заглушками.
Металлические элементы необходимо обработать пескоструйным аппаратом и покрасить электростатической порошковой краской в два слоя толщиной не менее 100 микрон для придания им устойчивости к внешней среде.
Материал: сталь, HDPE, пластик, резина, LLDPE.
Технические характеристики. Общие размеры конструкции не менее: Длина: 10100 мм; Ширина: 7800 мм; Высота: 3500 мм. Высота платформ от земли: уровень 1 - 1000 мм, уровень 2 – 1500 мм, уровень 3 – 1500 мм.
Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.
Требования к установке: Для обеспечения безопасной и надежной работы все элементы опоры должны быть заглублены в грунт не менее чем на 0,70 м для повышения жесткости, затем следует процесс бетонирования (бетон BC 300). Установка элементов должна исключать возможность их демонтажа без использования специальных инструментов.
