Игровой комплекс PTP 21-08-Т1

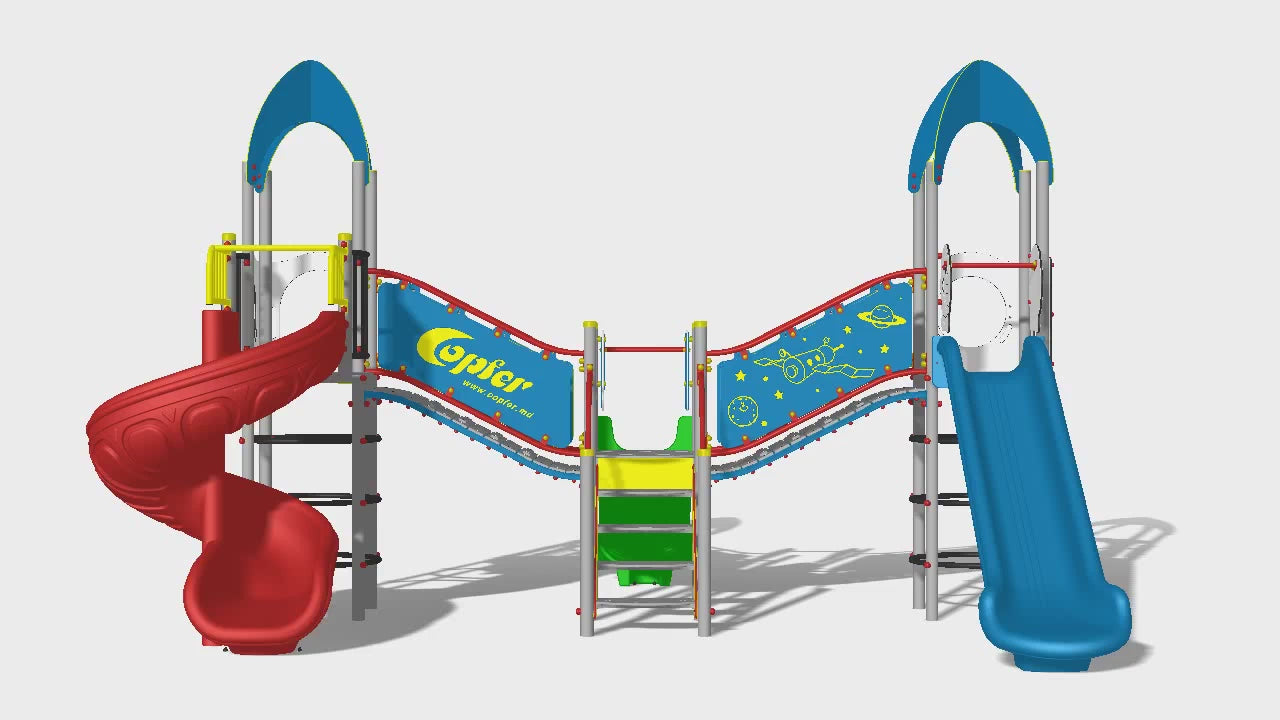

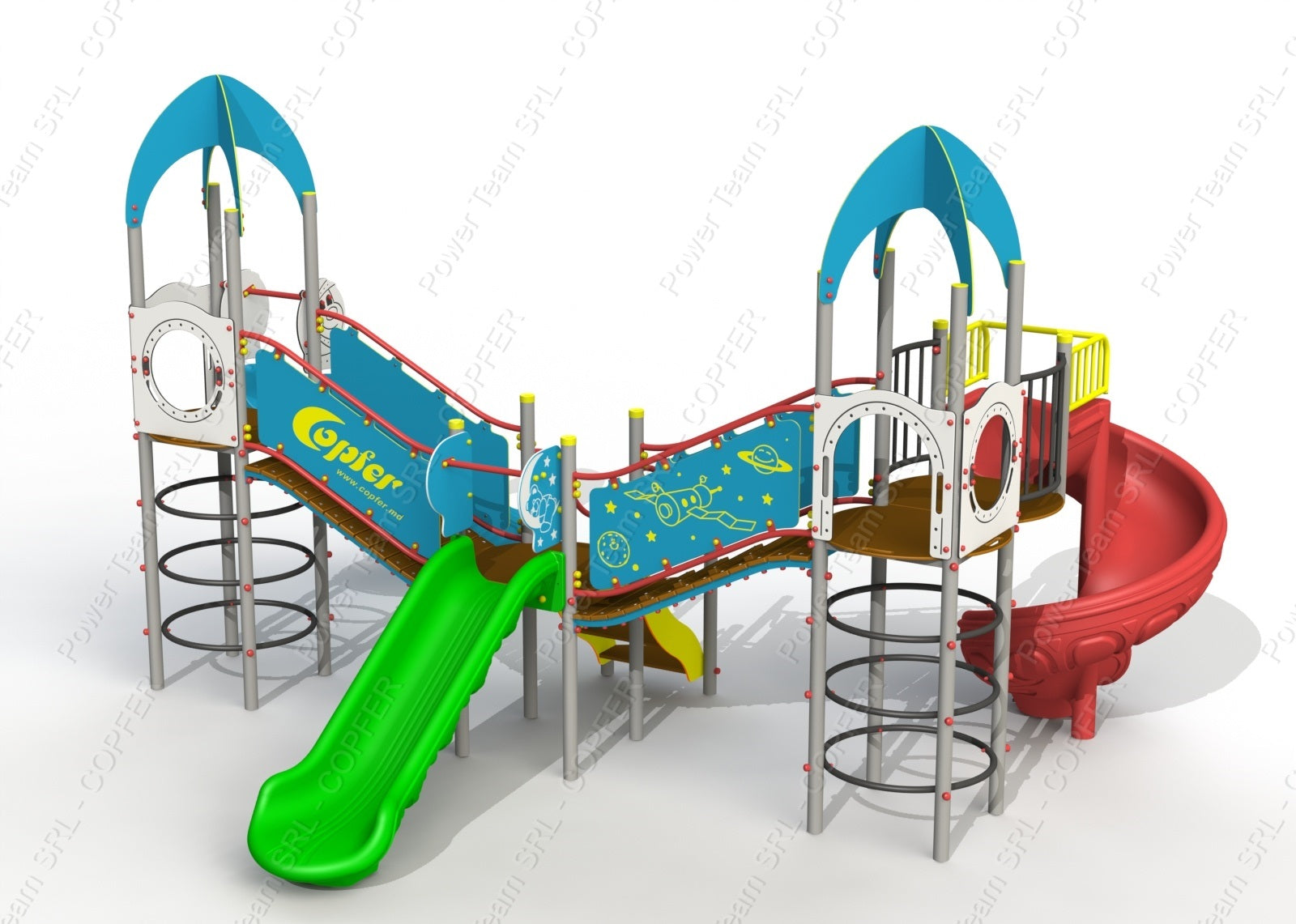

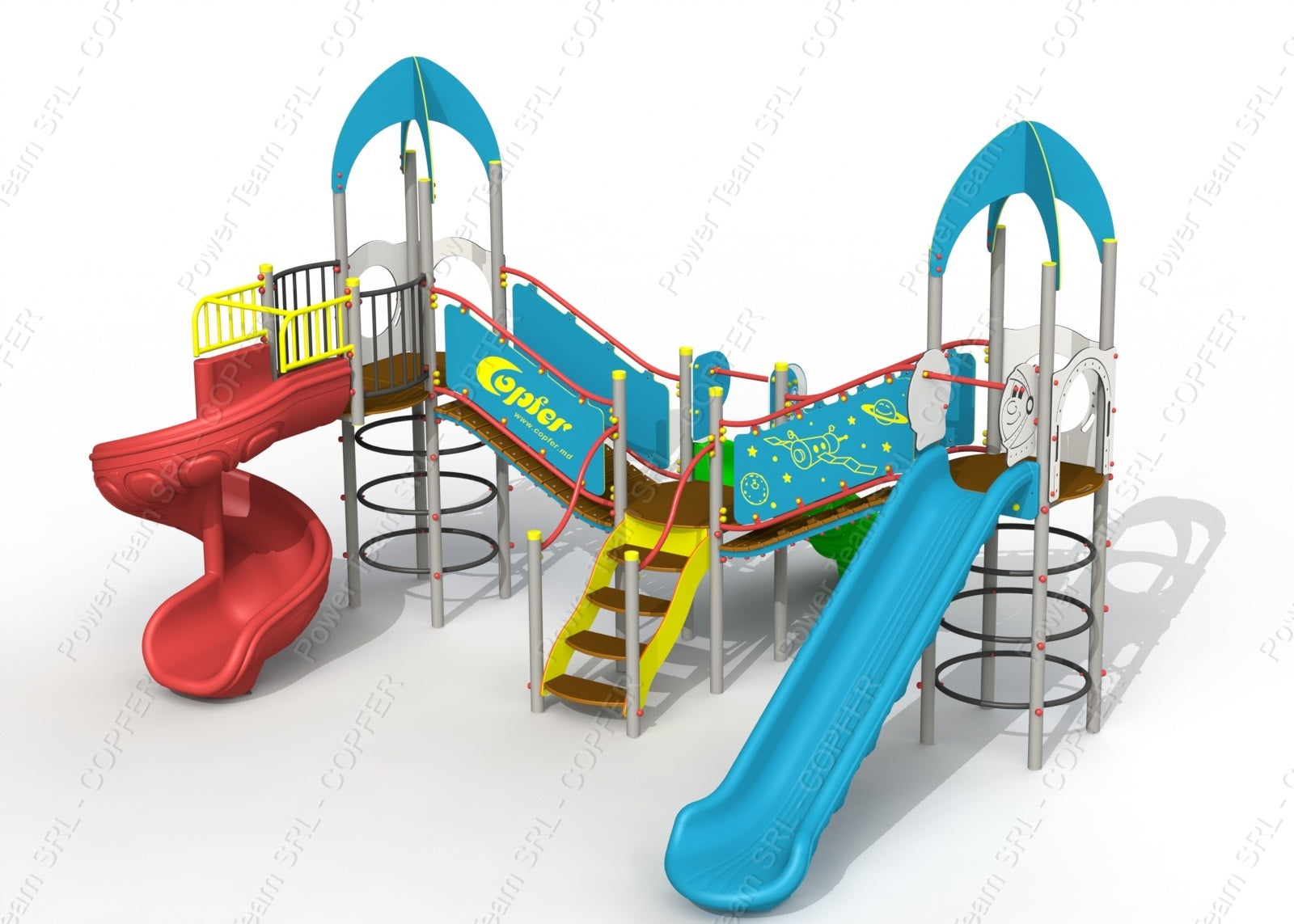

Игровой комплекс будет состоять из 2 башен, простой башни, большой прямой горки, прямой горки, спиральной горки, балкона с перилами, лестницы, металлической лестницы в виде колец, мостика с перилами типа «волна» с декоративными элементами.

Возраст: рекомендуется для детей от 6 лет.

Рассчитан на одновременное использование до 10 детьми.

Максимальный вес пользователя: 55 кг.

Конструкция будет состоять из опорных столбов, изготовленных из стальной трубы диаметром не менее 76 мм, минимальной толщиной - 3 мм. Металлическая лестница в виде колец, расположенная под башнями, будет изготовлена ​​из стальной трубы диаметром не менее 34 мм. Лестница из HDPE будет иметь ступеньки и перила для безопасного подъема на платформу. Ступени лестницы не должны быть скользкими и должны быть изготовлены из полиэтилена высокой плотности толщиной не менее 15 мм. Боковые опоры для крепления ступеней должны быть изготовлены из полиэтилена высокой плотности толщиной не менее 15 мм. Перила прохода - высотой не менее 700 мм, а их трубы - сечением не менее 33 мм.

Пол простой башни и балкона будут круглыми с минимальным диаметром 930 мм, а проход между ними будет выполнен из полиэтилена высокой плотности толщиной не менее 15 мм.

Слайды должны иметь:
- стартовая площадка с бампером, который позволит ребенку присесть, закрепленная на боковых защитных элементах, изготовленная из HDPE (полиэтилен высокой плотности без токсичных компонентов с многослойной структурой различных цветов), высотой не менее 450 мм и толщиной не менее 15 мм;
- зона ускорения;
- тормозная секция.

Во избежание травмирования детей горки будут иметь бортики с обеих сторон высотой не менее 120 мм. Горки будут изготовлены из полиэтилена LLDPE, полученного по технологии «ротационного формования» (линейный полиэтилен низкой плотности), устойчивого к ударам и ультрафиолетовому излучению.

Крыши комплекса имеют форму ракеты и будут выполнены из HDPE — полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различной цветовой гаммы, толщиной не менее 10 мм.

Для предотвращения проникновения дождевой воды столбы закрыты пластиковыми колпаками.

Металлические элементы необходимо подвергнуть дробеструйной обработке и покрасить в электростатическом поле в два слоя толщиной не менее 100 микрон, чтобы сделать их устойчивыми к воздействию внешней среды.

Материалы: металлические трубы, покрытые порошковой краской, HDPE, LLDPE (гранулы переработанного пластика) с применением технологии «ротационного формования», все соединения закрыты специальными антивандальными колпачками.

Технические характеристики. Габаритные размеры конструкции, не менее: Длина – 5600 мм, Ширина – 5300 мм, Высота – 3400 мм. Высота платформы от земли: уровень 1 - 1000 мм, уровень 2 - 1500 мм, уровень 3 - 1500 мм

Фундамент под строительство будет иметь минимальные размеры ДxДxВ=400x400x700 мм.

Требования к установке: Для обеспечения безопасной и надежной эксплуатации все опорные элементы должны быть заглублены в грунт не менее чем на 0,70 м для увеличения жесткости, после чего должна быть выполнена процедура бетонирования (бетон марки ВС 300). Сборка элементов должна исключать возможность их разборки без применения специального инструмента.
