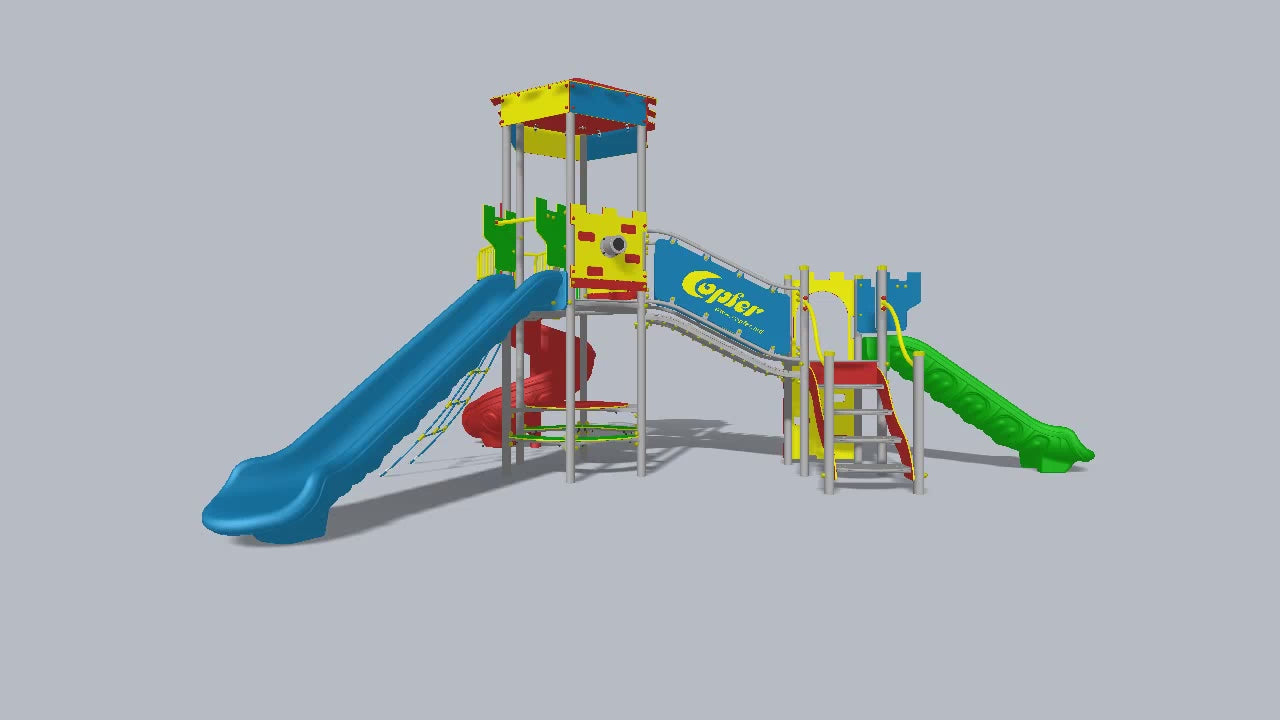

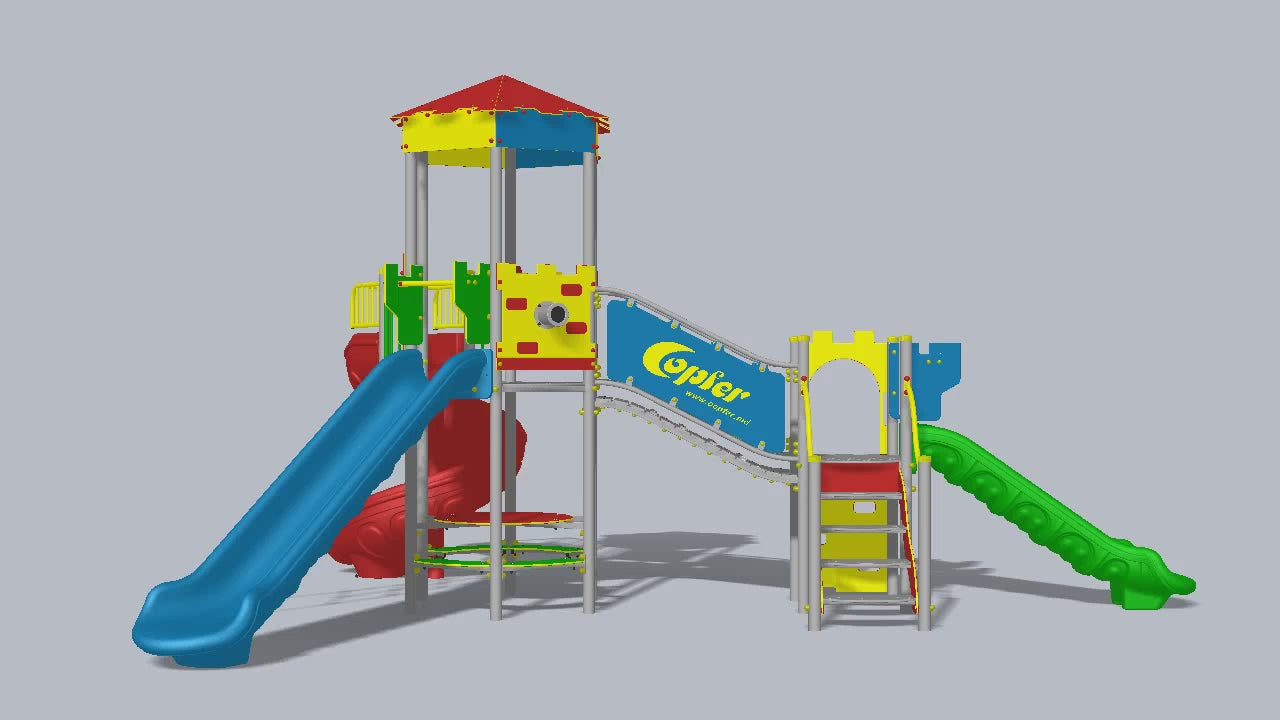

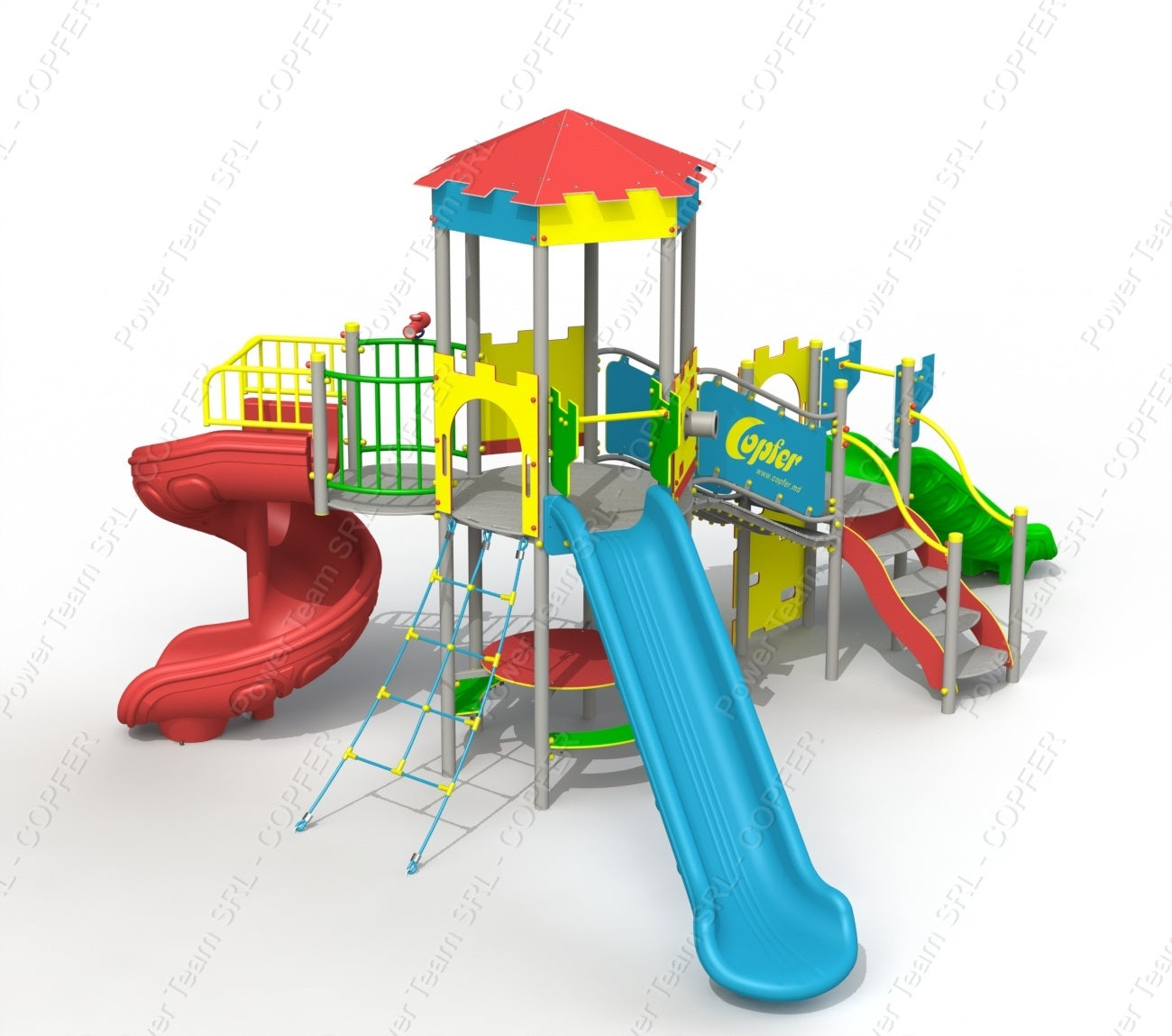

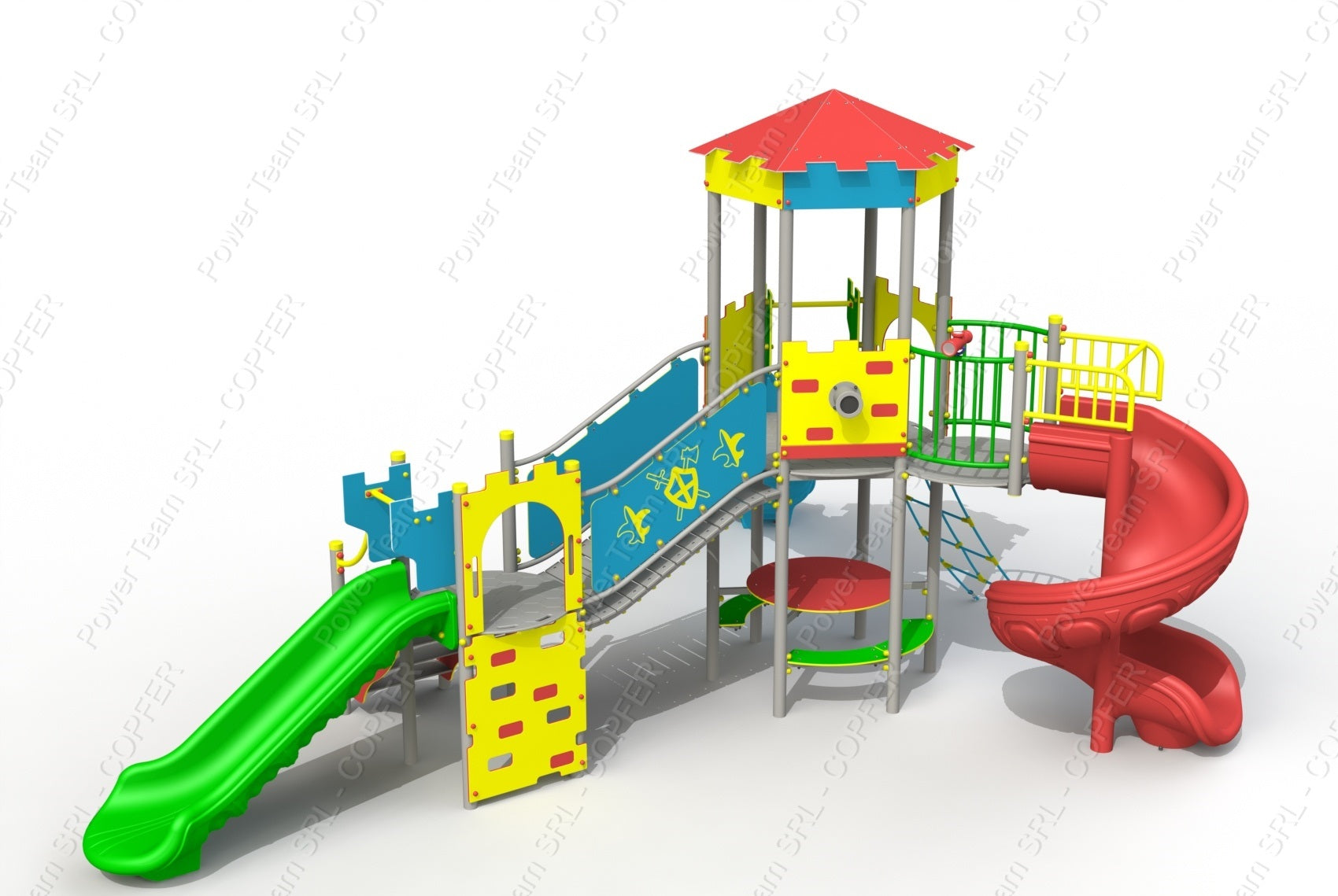

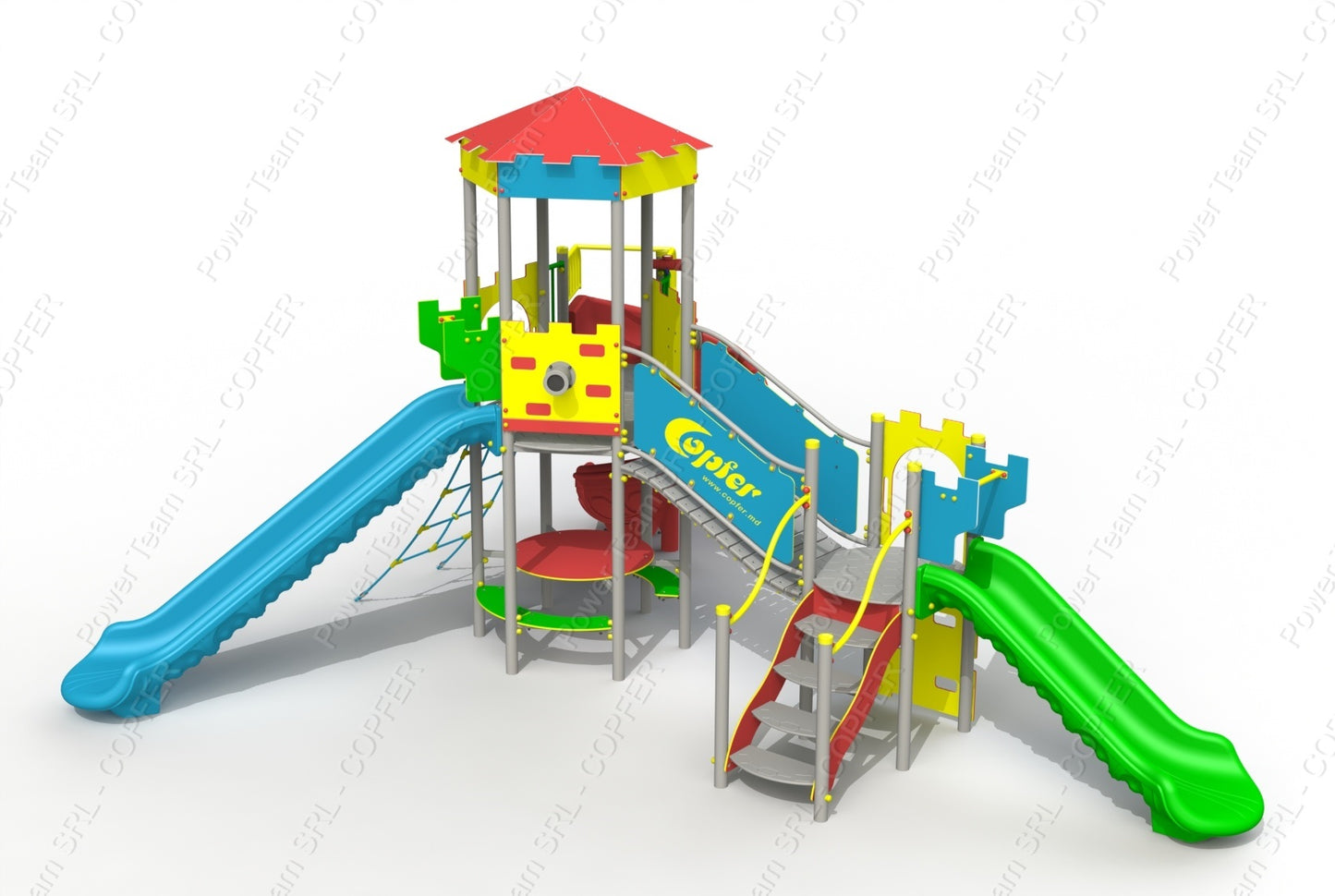

Игровой комплекс будет состоять из шестиугольной башни с крышей, простой башни, балкона с перилами, большой прямой горки (H=1,5 м) с защитной перекладиной и двумя боковыми ограждениями, прямой горки (H=1 м), с защитной перекладиной и 2 боковыми ограждениями, спиральная горка (H=1,5 м) с защитной перекладиной и 2 боковыми ограждениями, 2 панели с пушками, 2 панели «Окошко», 2 защитные панели типа «Арка», сетка для лазанья из армированного каната, стол со стульями, лестница, «Скалодром», мостика с закрытыми перилами типа «Вал», декоративные элементы.
Возраст: рекомендуется детям от 3 лет.
Рассчитан на одновременное использование до 10 детей.
Максимальный вес пользователя: 55 кг.
Конструкция будет состоять из опорных столбов из стальной трубы диаметром не менее 76 мм, минимальной толщиной – 3 мм.
Пол шестиугольной башни должен быть круглым диаметром не менее 1340 мм, изготовленным из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
Пол простой башни и балкона будут круглыми диаметром минимум 930 мм и выполнен из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
Лестница будет иметь ступеньки и поручни для безопасного подъема на платформу башни. Ступени лестницы не должны быть скользкими. Боковые опоры для крепления ступеней должны быть изготовлены из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
Канатная лестница будет изготовлена из армированного каната из полипропилена толщиной не менее 16 мм, сплетенной из 6-волокнистого металла с резиновым сердечником, соединенного овальными пластиковыми элементами.
Скалодром и стол со встроенными стульями будут изготовлены из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 15 мм.
Горки должны иметь:
- тартовую площадка с защитной перекладиной, которая позволит ребенку безопасно сесть, боковые защитные панели изготовленные из HDPE (полиэтилена высокой плотности без токсичных компонентов) с многослойной конструкцией различных цветов), минимальной высотой 450 мм и толщиной не менее 15 мм;
- зона ускорения;
- зона торможения.
Чтобы исключить травмированние детей, горки будут иметь борта с обеих сторон с минимальная высота 120 мм. Горки должны быть выполнены из полиэтилена LLDPE по технологии «ротомолдинг».
Перила мостика – высота не менее 700 мм, их трубы – сечением не менее 33 мм.
Перила мостика и панели шестиугольной башни будут иметь декоративные элементы из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов толщиной не менее 10 мм.
Крыша должна быть выполнена из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 10 мм.
Во избежание проникновения воды, столбы накрывают пластиковыми колпаками.
Металлические элементы необходимо подвергнуть дробеструйной очистке и покрасить в электростатическом поле в два слоя, толщиной не меньше 100 микрон, чтобы придать им устойчивость к внешней среде.
Материалы: сталь, HDPE, пластик, резина, LLDPE.
Технические характеристики. Общие размеры конструкции, не менее: Длина – 6440 мм, ширина – 5300 мм, высота – 3550 мм. Высота площадок от земли: 1 уровень - 1000мм, 2 уровень - 1500мм, 3 уровень - 1500мм.
Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.
Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы необходимо заглубить в землю (грунт) не менее чем на 0,70м для повышения жесткости с последующим бетонированием (бетон ВС 300). Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.
Скачать чертеж DWG
