Игровой комплекс PTP 16-02-T2

Комплекс предназначен для детей возрастной группы 3-6 лет.

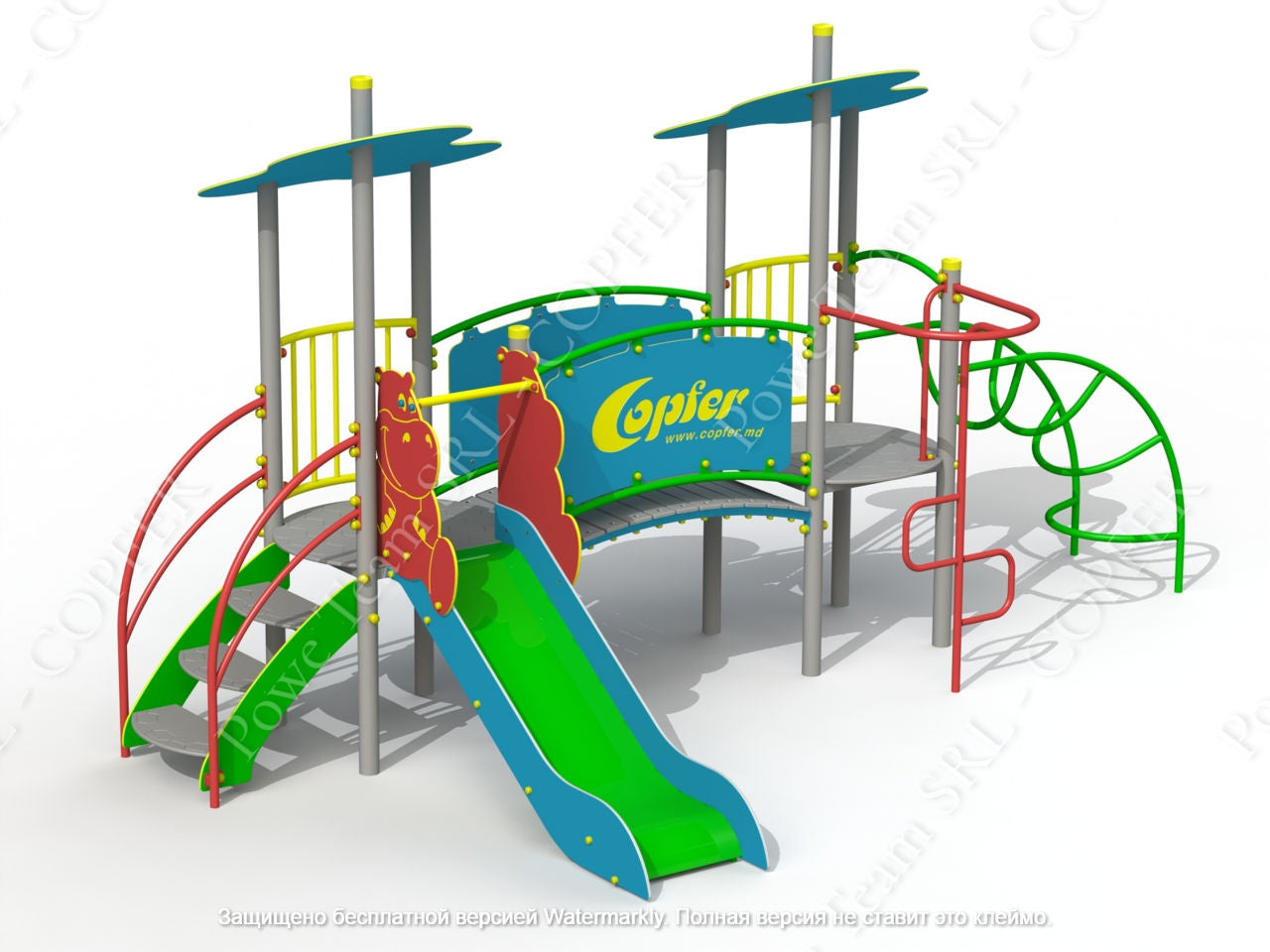

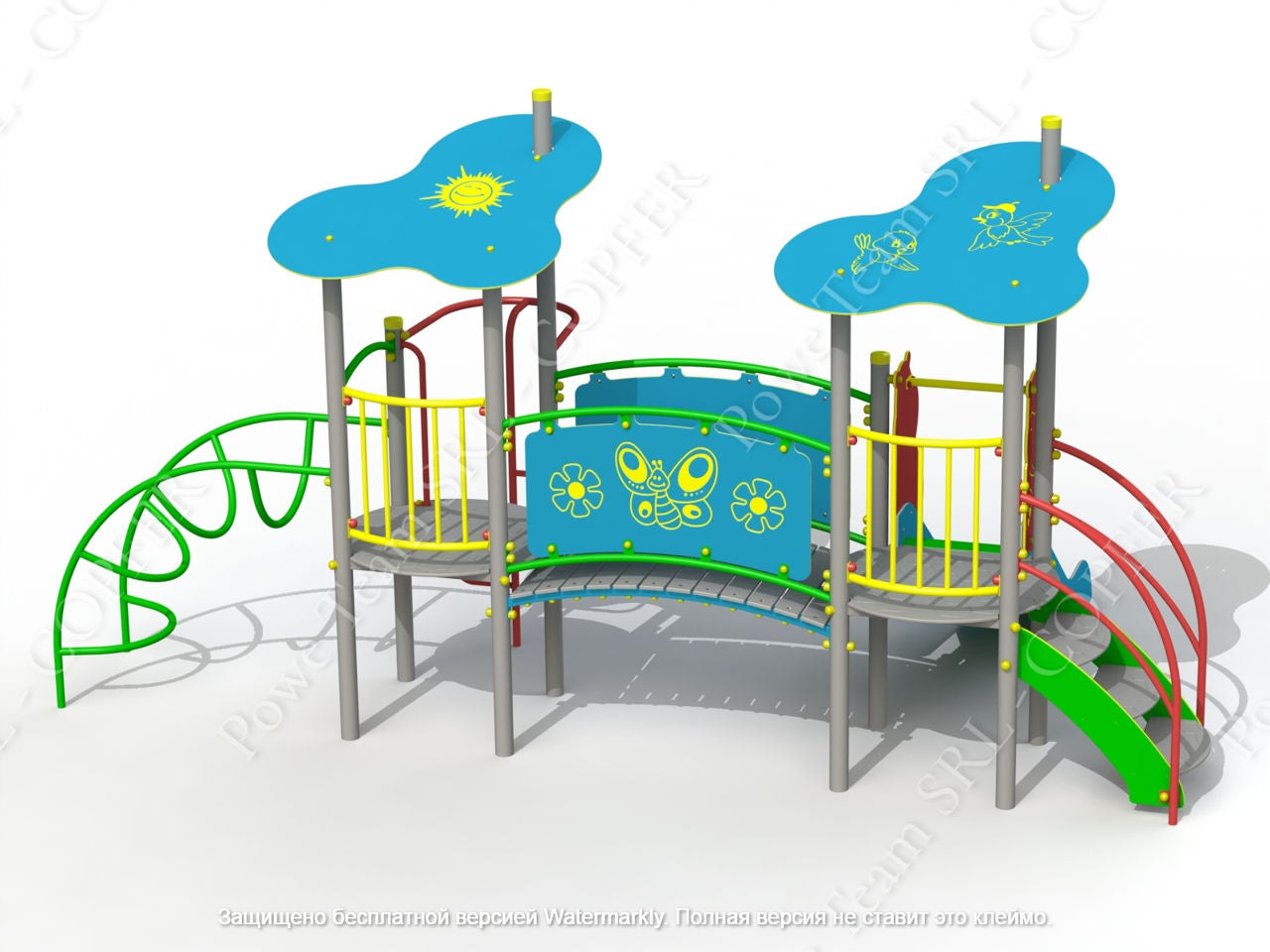

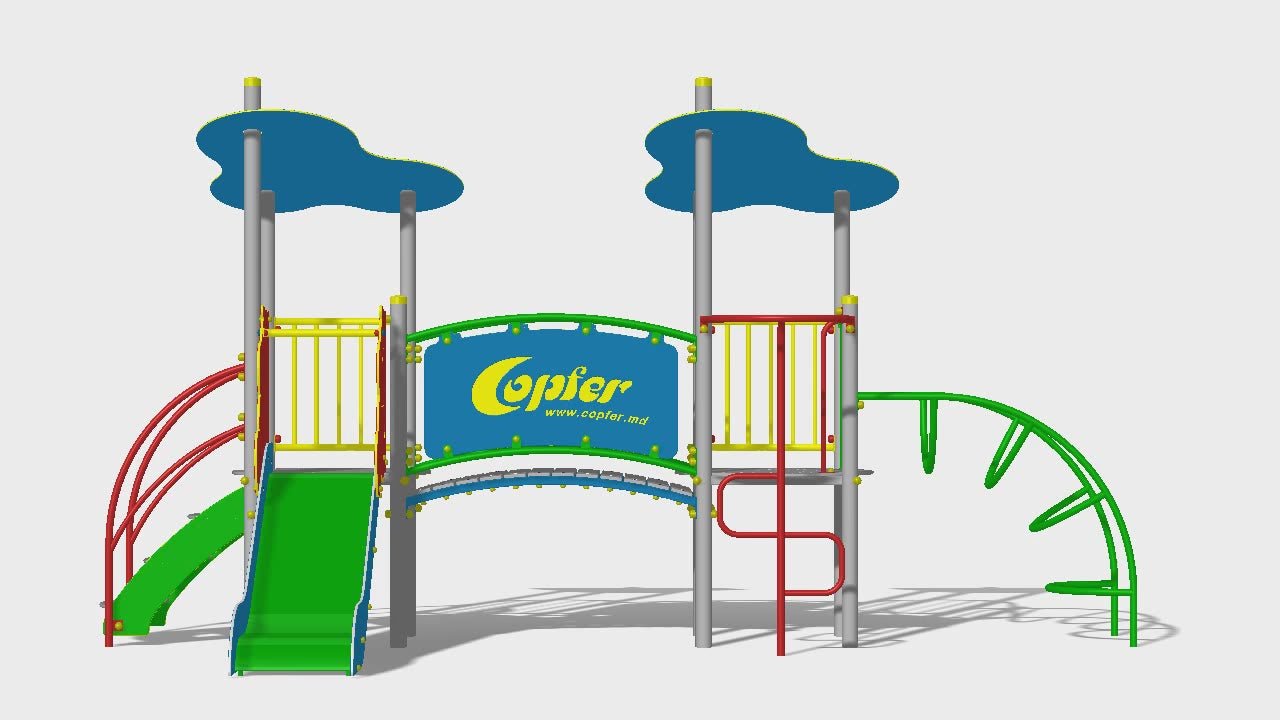

Игровой комплекс состоит из 2 башен с крышей, горки HDPE (В=800 мм), лестницы, металлических альпинистов типа «Лиана», альпинистов типа «Пожарная лестница», двух перил «Балкон», дорожки с закрытыми перилами, отрицательных элементов.

Конструкция будет состоять из опорных столбов из стальной трубы диаметром не менее 76 мм, минимальной толщиной – 3 мм, «пожарной лестницы» и альпинистов типа «лиана» сечением не менее 33 мм и толщиной 2,8 мм. . Лестница из HDPE будет иметь ступеньки и поручни для безопасного подъема на платформу. Ступени лестницы не должны быть скользкими. Боковые опоры для крепления ступеней должны быть изготовлены из HDPE толщиной не менее 15 мм.

Поручни прохода должны быть изготовлены из полиэтилена высокой плотности HDPE толщиной не менее 10 мм - высотой не менее 700 мм, их труба - сечением не менее 33 мм.

Слайды должны иметь:

- стартовая площадка с закрепленным на элементах бортиком, благодаря которому ребенок сможет сесть

боковая защита, изготовлена из HDPE (полиэтилена высокой плотности без токсичных компонентов).

с многослойной конструкцией различных цветов) минимальной высотой 450 мм и толщиной не менее 15 мм;

Крыши башен необходимо изготовить из полиэтилена высокой плотности HDPE толщиной не менее 10 мм.

Балконное ограждение должно быть изготовлено из металлической трубы диаметром не менее 20 мм.

Пол башен будет круглым диаметром минимум 930 мм, а проход между ними будет выполнен из HDPE толщиной не менее 15 мм.

Во избежание проникновения воды из осадков столбы необходимо накрыть полиэтиленовыми колпаками. Металлические элементы подвергнуты пескоструйной очистке и окрашены в электростатическом поле в два слоя толщиной 100 микрон для придания им устойчивости к внешней среде.

Материалы: сталь, пластик, HDPE (полиэтилен высокого давления).

Технические характеристики. Общие размеры конструкции, не менее: Длина – 4800 мм, ширина – 2570 мм, высота – 2600 мм.

Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.

Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы необходимо заглубить в землю (грунт) не менее чем на 0,70м для повышения жесткости с последующим бетонированием (бетон ВС 300). Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.
