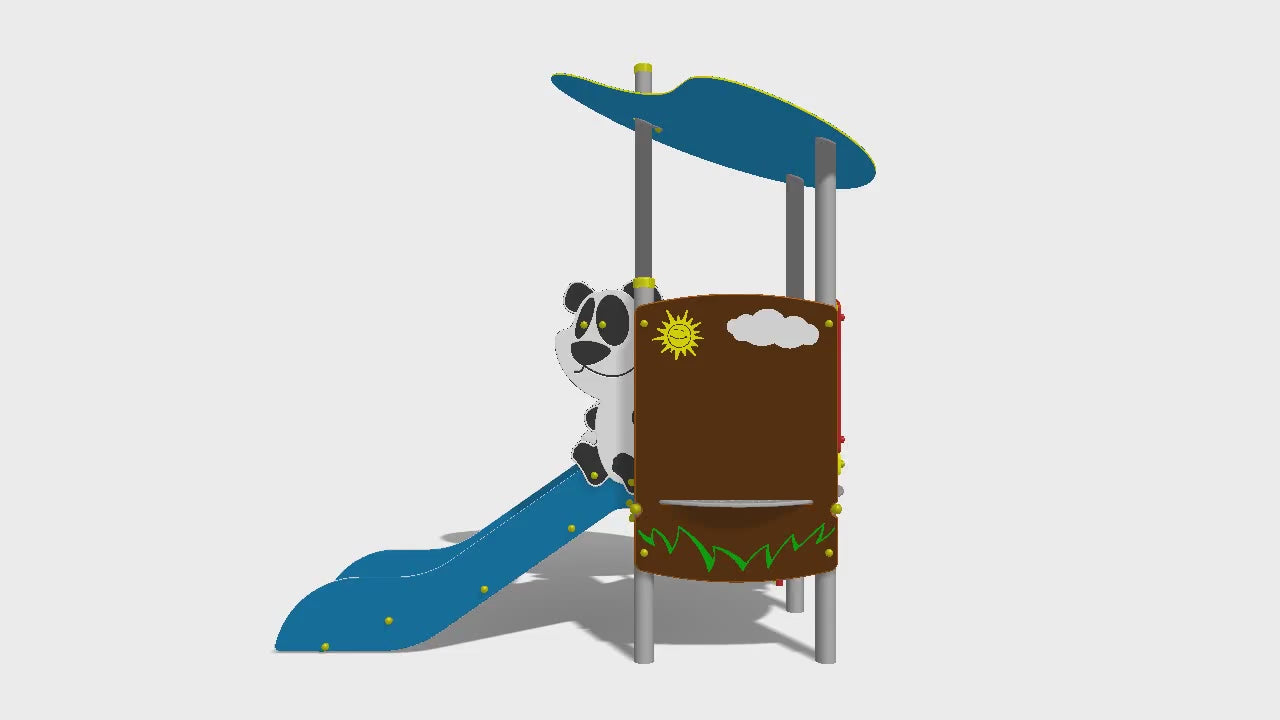

Игровой комплекс PTP 16-03-T2

Игровой комплекс, состоящий из башни с крышей, горки из HDPE (H=600 мм), лестницы, панели «Окошко», панели «Доска для рисования мелом» и декоративных элементов.

• Возрастная категория: Рекомендуется для детей в возрасте от 3 до 6 лет.
• Вместимость: Рассчитан на одновременное использование максимум 4 детьми.
• Ограничение по весу: Максимальный вес одного пользователя — 55 кг.
• Габариты: Общие размеры конструкции не менее: Длина: 2300 мм; Ширина: 1470 мм; Высота: 2405 мм.

Конструкционные материалы и компоненты

• Опорные столбы: Изготовлены из стальных труб диаметром не менее 76 мм и толщиной стенки не менее 3 мм. Для предотвращения попадания осадков столбы закрыты пластиковыми заглушками.
• Отделка металла: Все металлические элементы подвергаются пескоструйной обработке и электростатическому порошковому окрашиванию в два слоя (минимальная толщина 100 микрон) для обеспечения высокой устойчивости к внешней среде.
• Компоненты из HDPE: Используются для изготовления лестницы, боковых опор, крыши и декоративных элементов. Изготовлены из нетоксичного многослойного полиэтилена высокой плотности различных цветов, толщиной 10–15 мм в зависимости от узла.
• Доска для рисования: Изготовлена из влагостойкой фанеры толщиной не менее 12 мм.
• Безопасность: Все соединения закрыты специальными антивандальными колпачками.

Спецификация узлов

• Лестница: Оснащена нескользящими ступенями и поручнями для безопасного подъема. Ступени и боковые опоры выполнены из многослойного HDPE толщиной 15 мм.
• Крыша: Изготовлена из многослойного HDPE толщиной не менее 10 мм.
• Горка: Выполнена из HDPE (толщина не менее 15 мм) и включает в себя:
  • Стартовую зону с защитной перекладиной (вынуждающей ребенка сесть), закрепленную на боковых бортах толщиной 15 мм (мин. высота 450 мм).
  • Зону ускорения.
  • Участок торможения.
  • Боковые бортики высотой не менее 120 мм для исключения травм.

Установка и фундамент

• Размеры фундамента: LxWxH = 400x400x700 мм.
• Метод монтажа: Для обеспечения максимальной безопасности и жесткости все опорные элементы заглубляются в грунт на 0,70 м с последующим бетонированием (бетон марки BC 300).
• Защита от демонтажа: Конструкция исключает возможность разборки элементов без использования специального инструмента.

Скачать чертеж DWG
