Комплекс предназначен для детей возрастной группы 3-6 лет.

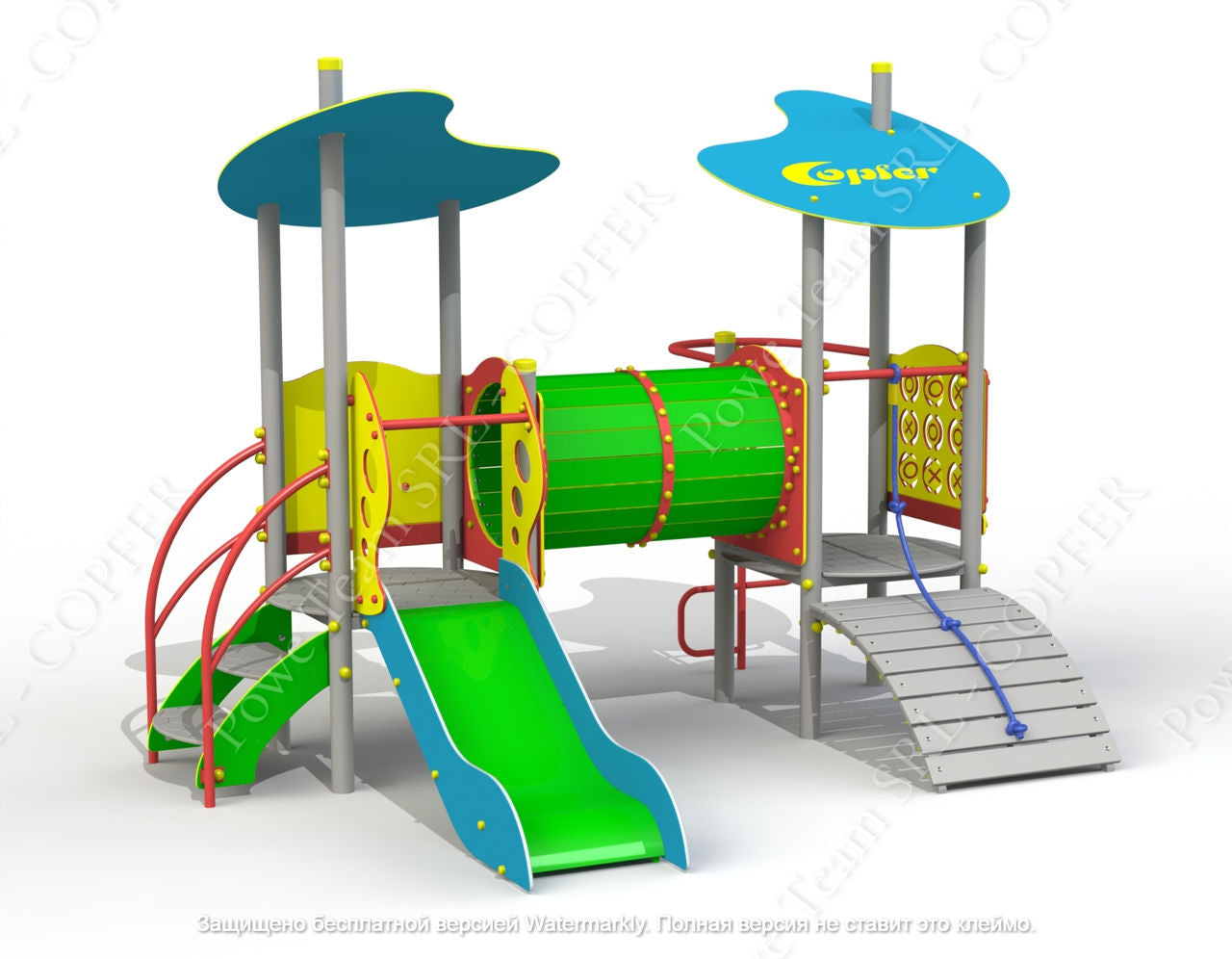

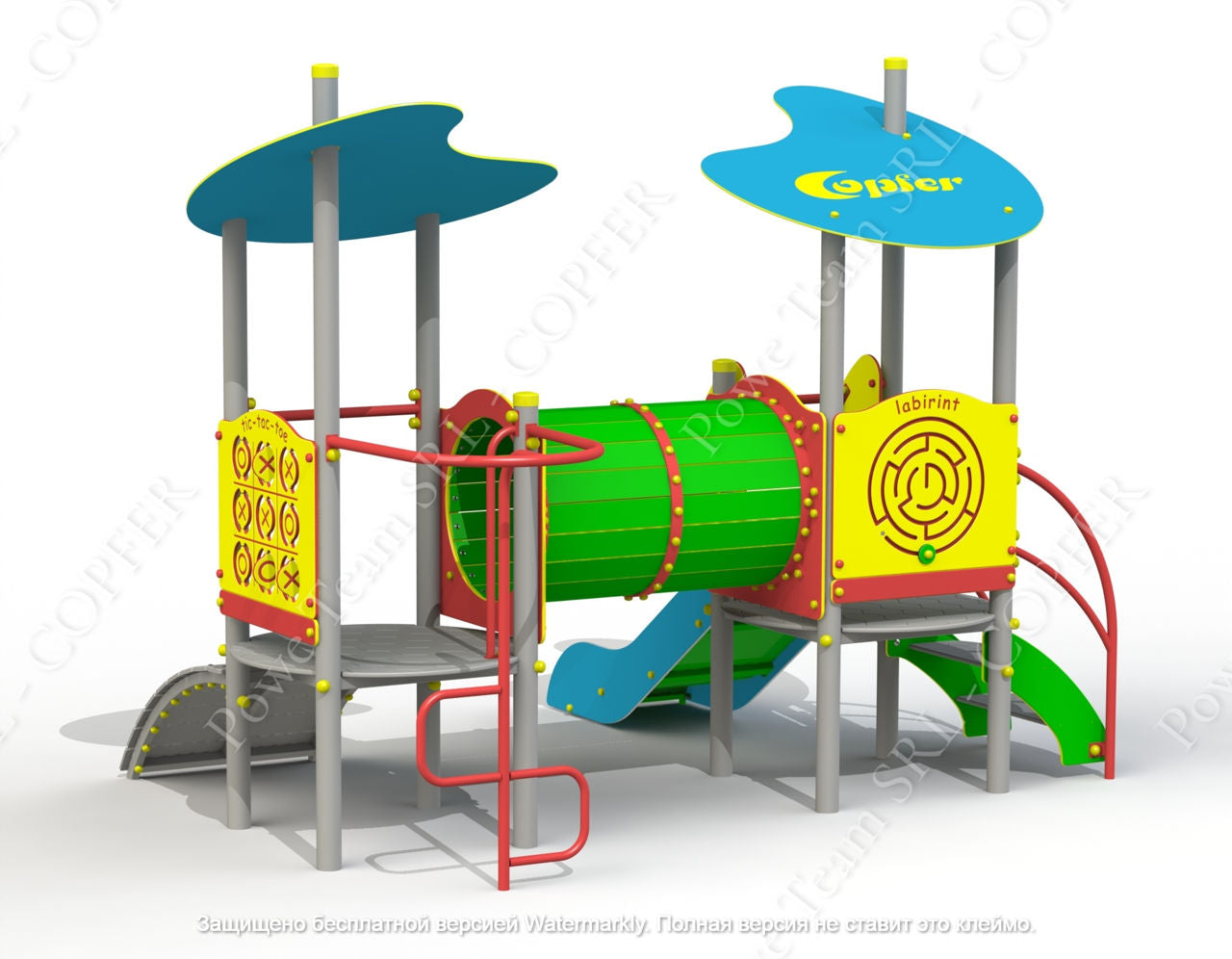

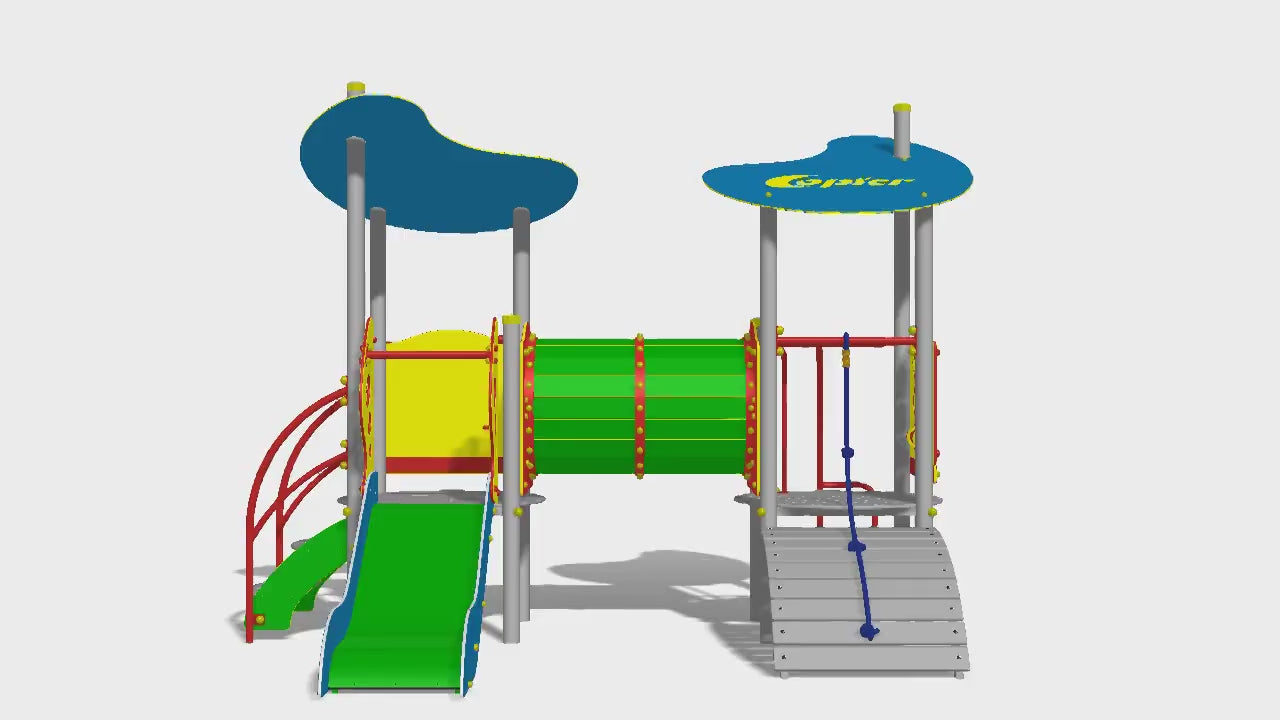

Состав: Конструкция должна состоять из 2-х башен с крышей, горки HDPE, лестницы, интерактивного панно «Лабиринт», интерактивного панно «Х-О», лазилки тип «Пожарная лестница», прохода типа «Труба».
Конструкция должна состоять из опорных столбов из стальной трубы диаметром не менее 76 мм, минимальной толщиной – 3 мм, лазилка типа «пожарная лестница» сечением не менее 33 мм и толщиной 2,8 мм.
Лестница из HDPE будет иметь ступеньки и поручни для безопасного подъема на платформу.
Ступени лестницы не должны быть скользкими и должны быть изготовлены из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 15 мм.
Боковые опоры для крепления ступеней должны быть изготовлены из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 15 мм.
Крыша башни должна быть выполнена из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 10 мм.
Горки должны быть выполнены из HDPE – полиэтилена высокой плотности толщиной не менее 15 мм и должны иметь:
- стартовая площадка с закрепленным на элементах бортиком, благодаря которому ребенок сможет сесть
боковая защита, изготовленная из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, минимальной высотой 450 мм и толщиной не менее 15 мм;
- зона ускорения;
- тормозная часть.
Интерактивная панель «Лабиринт» и интерактивная панель «Х-О» должны быть изготовлены из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 15 мм.
Пол башен должен быть круглым диаметром не менее 930 мм и изготовлен из гладкого полиэтилена высокой плотности толщиной не менее 15 мм.
Перекрестие типа «трубка» должно быть изготовлено из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 10 мм.
Во избежание проникновения воды из осадков столбы накрывают пластиковыми колпаками.
Металлические элементы подвергаются пескоструйной очистке и окрашиваются в электростатическом поле в два слоя толщиной минимум 100 микрон, чтобы придать им устойчивость к внешней среде.
Материалы: сталь, HDPE, все соединения закрыты специальными антивандальными кожухами.
Технические характеристики. Общие размеры конструкции, не менее: Длина – 3254 мм, Ширина – 2824 мм, Высота – 2413 мм, Высота стартовой платформы от земли – 600 мм.
Фундамент здания имеет размеры ДхШхВ=400х400х700 мм.
Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы заглубляются в грунт (землю) на 0,70 м для повышения жесткости с последующим бетонированием (бетон ВС 300). Сборка элементов исключает возможность их разборки без использования специального инструмента.
Скачать чертеж DWG
