Игровой комплекс PTP 16-04-T1

Комплекс предназначен для детей возрастной группы 3-6 лет.

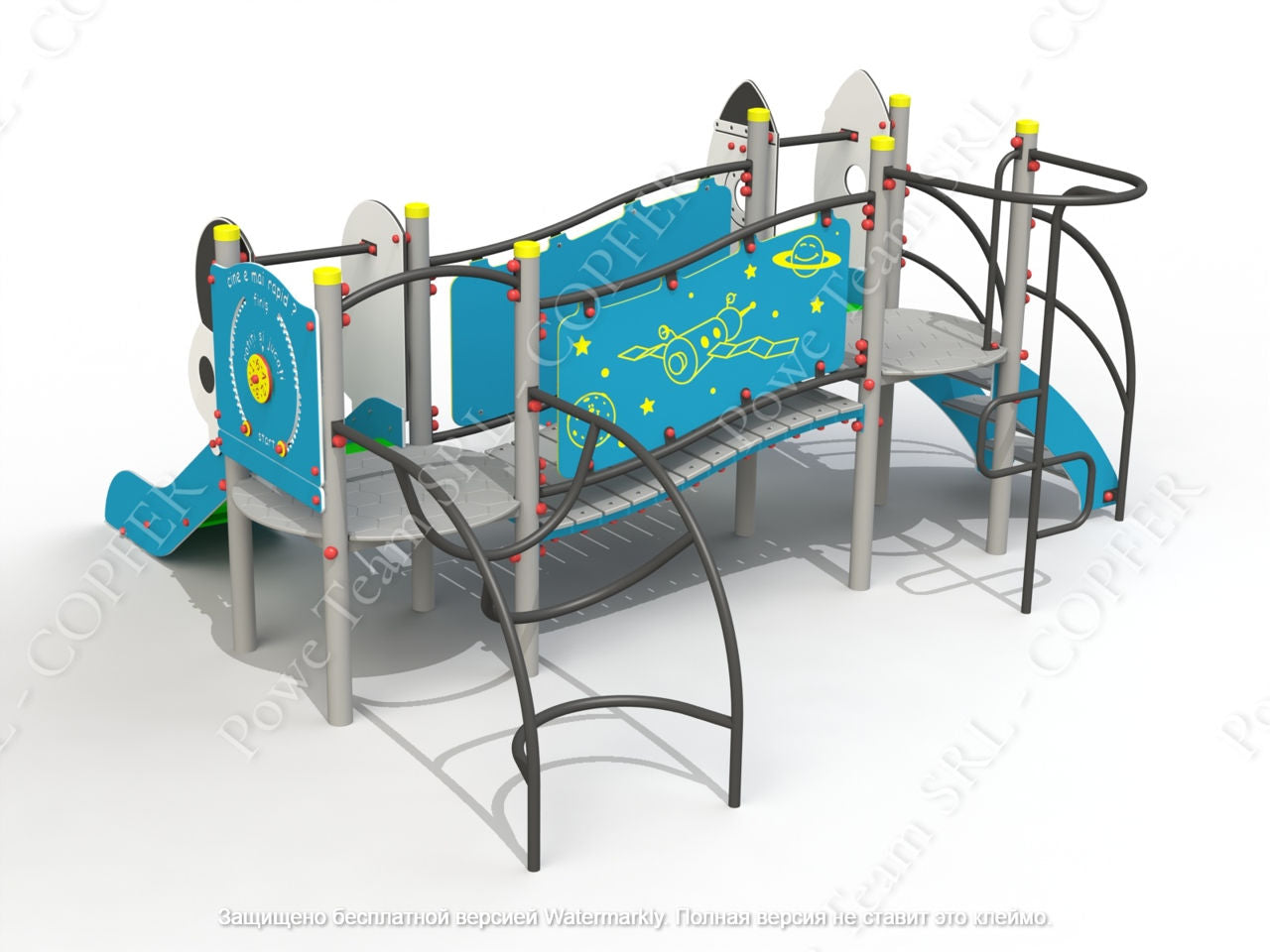

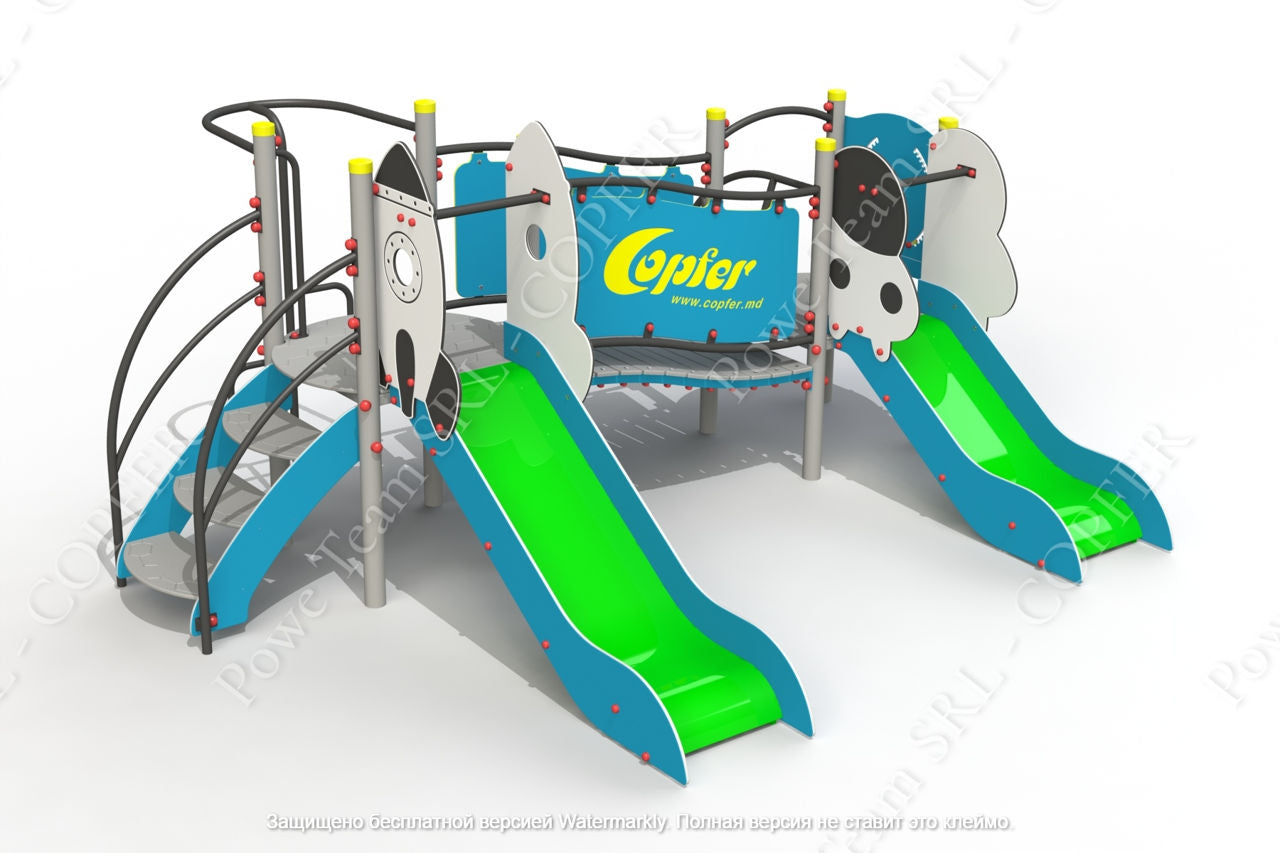

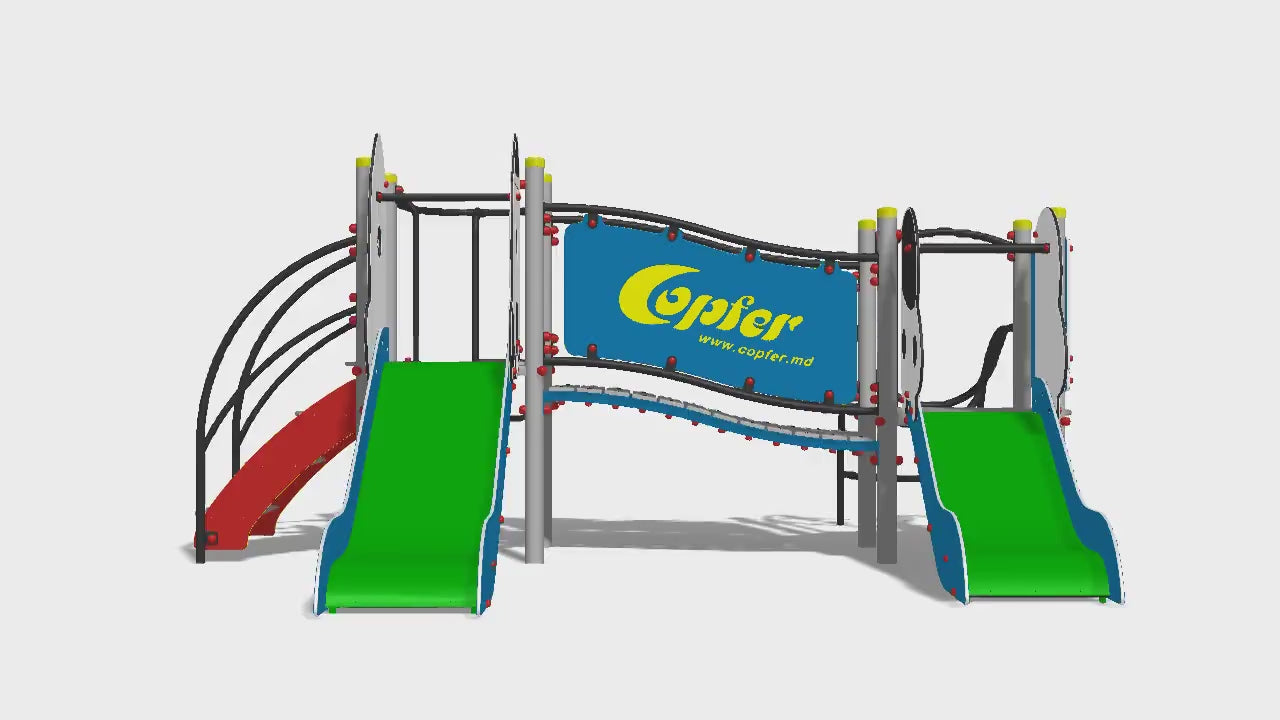

Состав: игровой комплекс «Космос», состоящий из двух башен, горка HDPE (H=0,8 м и H=0,6 м), лестница, металлические альпинисты типа «Лиана», альпинисты типа «Пожарная лестница», интерактивный пол «Кто быстрее?», пешеходный мостик. с закрытыми перилами типа «Волна», декоративными элементами.

Конструкция будет состоять из опорных столбов, изготовленных из стальной трубы диаметром не менее 76 мм, минимальной толщиной – 3 мм, подъемников типа «пожарная лестница» сечением не менее 33 мм и толщиной 2,8 мм.

Лестница из HDPE будет иметь ступеньки и поручни для безопасного подъема на платформу. Ступени лестницы не должны быть скользкими. Боковые опоры для крепления ступеней должны быть изготовлены из HDPE толщиной не менее 15 мм.

Поручни прохода - высота не менее 700 мм, их трубы - сечением не менее Ø 33 мм. Переправа через перила и интерактивная панель «Кто быстрее?» он будет изготовлен из полиэтилена высокой плотности HDPE толщиной не менее 10 мм.

Слайды должны иметь:

- стартовая площадка с закрепленным на элементах бортиком, благодаря которому ребенок сможет сесть

боковая защита, изготовлена из HDPE (полиэтилена высокой плотности без токсичных компонентов).

с многослойной конструкцией различных цветов) минимальной высотой 450 мм и толщиной не менее 15 мм;

Пол башен будет круглым диаметром минимум 930 мм, а проход между ними будет выполнен из HDPE толщиной не менее 15 мм.

Во избежание проникновения воды из осадков столбы необходимо накрыть полиэтиленовыми чехлами.

Металлические элементы необходимо подвергнуть пескоструйной очистке и покрасить в электростатическом поле в два слоя.
минимальная толщина 100 микрон, чтобы сделать их устойчивыми к внешней среде.

Материалы: сталь, крепеж оцинкованный, пластиковые колпачки в местах нитяных швов, HDPE (полиэтилен высокого давления).

Технические характеристики. Общие размеры конструкции, не менее: Длина – 3600 мм, ширина – 3400 мм, высота – 1690 мм, высота площадок от земли: 1 уровень – 600 мм, 2 уровень – 800 мм.

Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.

Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы необходимо заглубить в землю (грунт) не менее чем на 0,70м для повышения жесткости с последующим бетонированием (бетон ВС 300). Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.

Скачать чертеж DWG
