Игровой комплекс PTP 16-01-T1

Комплекс предназначен для детей возрастной группы 3-6 лет.

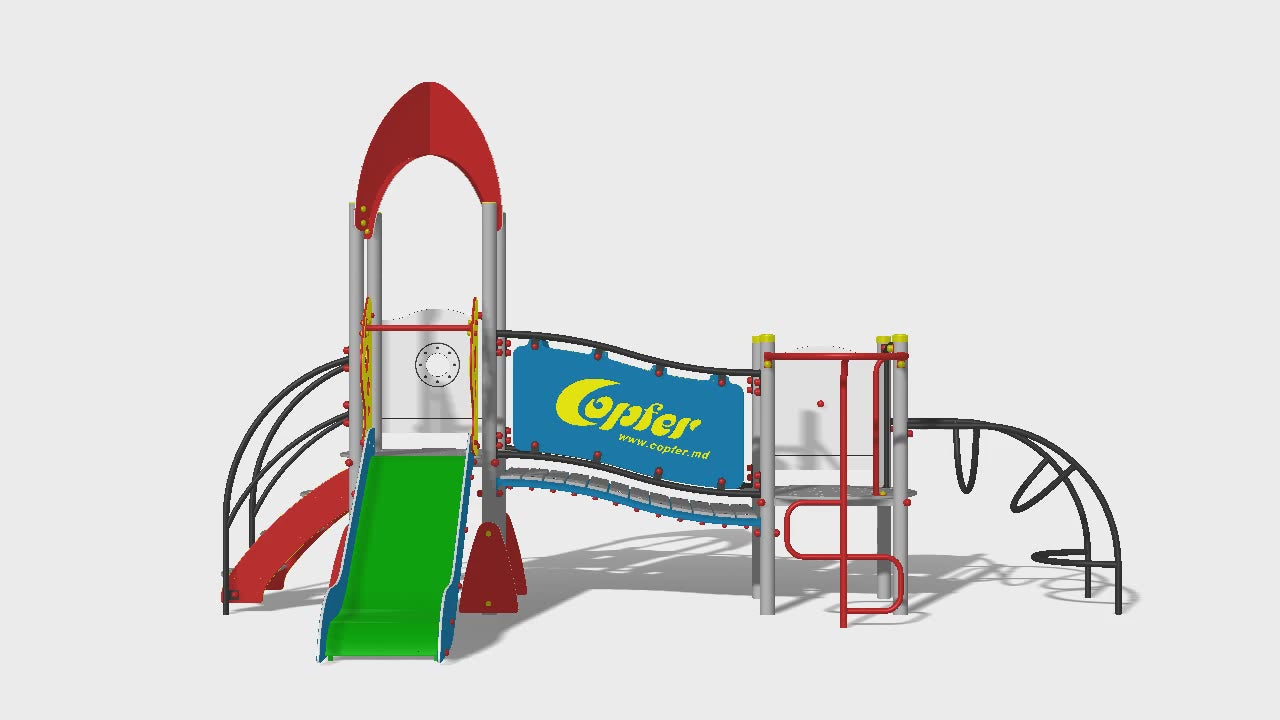

Игровой комплекс в составе башни без крыши, башни с крышей, горки ПНД (В=800 мм), лестницы, металлических альпинистов типа «Лиана», альпинистов типа «Лестница пожарного», панели HDPE «Часы», панели «Хублу», пешеходного мостика с Закрытые балюстрады типа «Вал», декоративные элементы.
Конструкция будет состоять из опорных столбов из стальной трубы диаметром не менее 76 мм, минимальной толщиной – 3 мм, «пожарной лестницы» и альпинистов типа «лиана» сечением не менее 33 мм и толщиной 2,8 мм. . Лестница из HDPE будет иметь ступеньки и поручни для безопасного подъема на платформу. Ступени лестницы не должны быть скользкими. Боковые опоры для крепления ступеней должны быть изготовлены из HDPE толщиной не менее 15 мм.
Поручни прохода - высота не менее 700 мм, их трубы - сечением не менее Ø 33 мм. Поручни прохода и интерактивной панели «Часы», «Хубло» будут изготовлены из полиэтилена высокой плотности HDPE толщиной не менее 10 мм.
Слайды должны иметь:
- стартовая площадка с закрепленным на элементах бортиком, благодаря которому ребенок сможет сесть.
- боковая защита, изготовлена из HDPE (полиэтилена высокой плотности без токсичных компонентов с многослойной конструкцией различных цветов) минимальной высотой 450 мм и толщиной не менее 15 мм;

Крышу ракетообразной башни необходимо изготовить из полиэтилена высокой плотности HDPE толщиной не менее 10 мм.
Пол башен будет круглым диаметром минимум 930 мм, а проход между ними будет выполнен из HDPE толщиной не менее 15 мм.
Во избежание проникновения воды из осадков столбы необходимо накрыть полиэтиленовыми колпаками. Металлические элементы подвергнуты пескоструйной очистке и окрашены в электростатическом поле в два слоя толщиной 100 микрон для придания им устойчивости к внешней среде.
Материалы: сталь, пластик, HDPE (полиэтилен высокого давления).
Технические характеристики. Общие размеры конструкции, не менее: Длина – 4602 мм, Ширина – 2477 мм, Высота – 2730 мм.
Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.
Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы необходимо заглубить в землю (грунт) не менее чем на 0,70м для повышения жесткости с последующим бетонированием (бетон ВС 300). Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.

Скачать чертеж DWG
