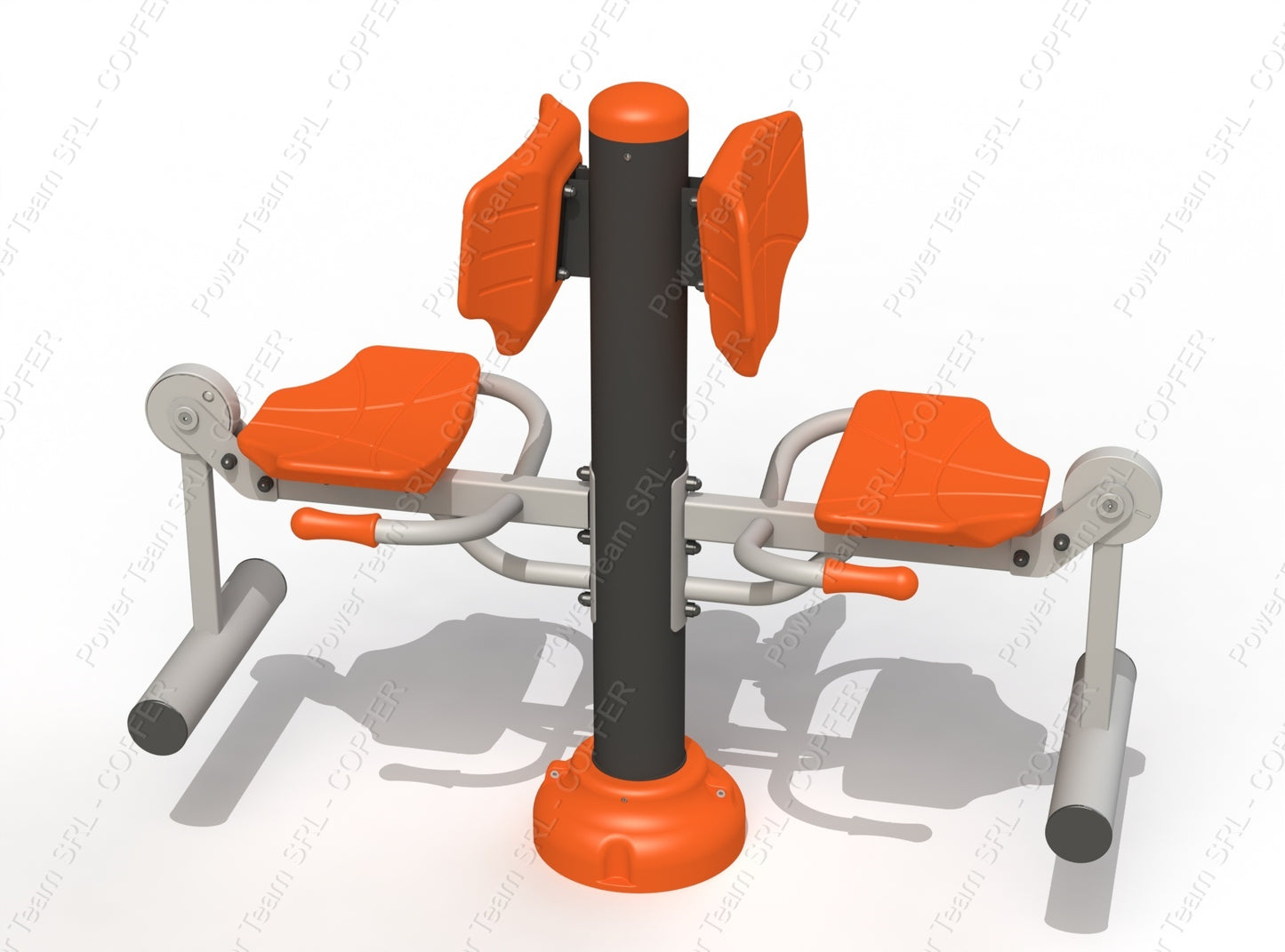

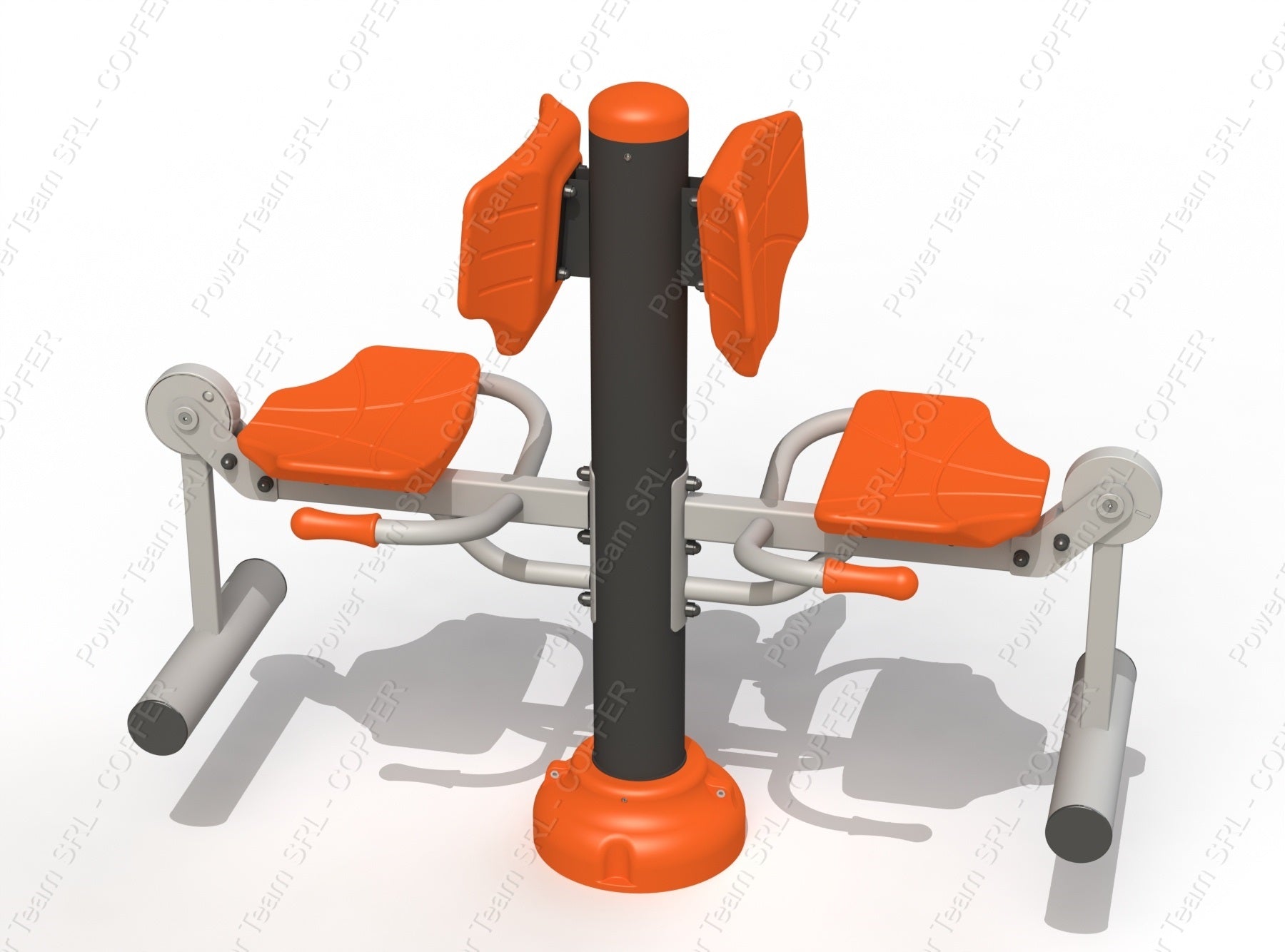

Двойной тренажер "Разгибание ног" PTP 538T

Оборудование предназначено для развития мышц ног.

Компоненты : нижнее основание, рычажная система, ручки, сиденье.

Опорная стойка оборудования должна быть изготовлена ​​из стальной трубы толщиной не менее 3 мм и минимальным диаметром 130 мм, смонтированной на платформе с отверстиями для крепления к фундаменту. Статические компоненты будут построены из одного элемента. В случае мобильных элементов перемещение будет обеспечиваться за счет системы соединений, устойчивой к воздействию внешней среды. Сиденья и спинки будут изготовлены из полиэтилена LLDPE (линейного полиэтилена низкой плотности) с использованием технологии ротационного формования. Все подвижные элементы, головки, винты, гайки должны быть закрыты защитными пластиковыми колпачками.

Стойки изготовлены из трубы диаметром 33 мм, толщиной 2,8 мм и будут покрыты резиной для предотвращения скольжения конечностей.

Все подвижные элементы, головки, винты, гайки должны быть закрыты защитными пластиковыми колпачками.

Металлические элементы необходимо подвергнуть дробеструйной обработке и покрасить в электростатическом поле в два слоя толщиной не менее 100 микрон, чтобы сделать их устойчивыми к воздействию внешней среды.

Материалы : сталь, LLDPE, резина, оцинкованные крепежи, пластиковые колпачки на резьбовых соединениях.

Фундамент под строительство будет иметь минимальные размеры ДxДxВ=400x400x500 мм.

Требования к установке : Для обеспечения безопасной и надежной эксплуатации все опорные элементы должны быть заглублены в грунт не менее чем на 0,50 м для увеличения жесткости, после чего следует процесс бетонирования (бетон марки BC 300). Сборка элементов должна исключать возможность их разборки без применения специального инструмента.

Минимальные размеры : Длина - 1570 мм, Ширина - 540 мм, Высота - 1160 мм.

Помимо пространства, занимаемого оборудованием, согласно действующим нормам будет предусмотрена минимальная зона воздействия 1,5 м2.

Скачать чертеж DWG
