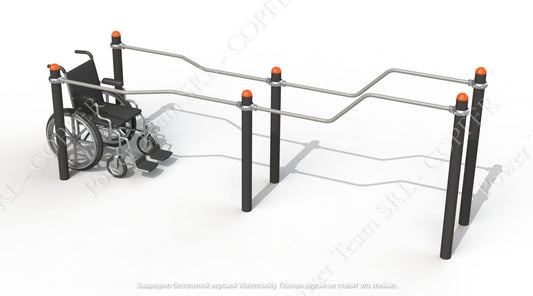

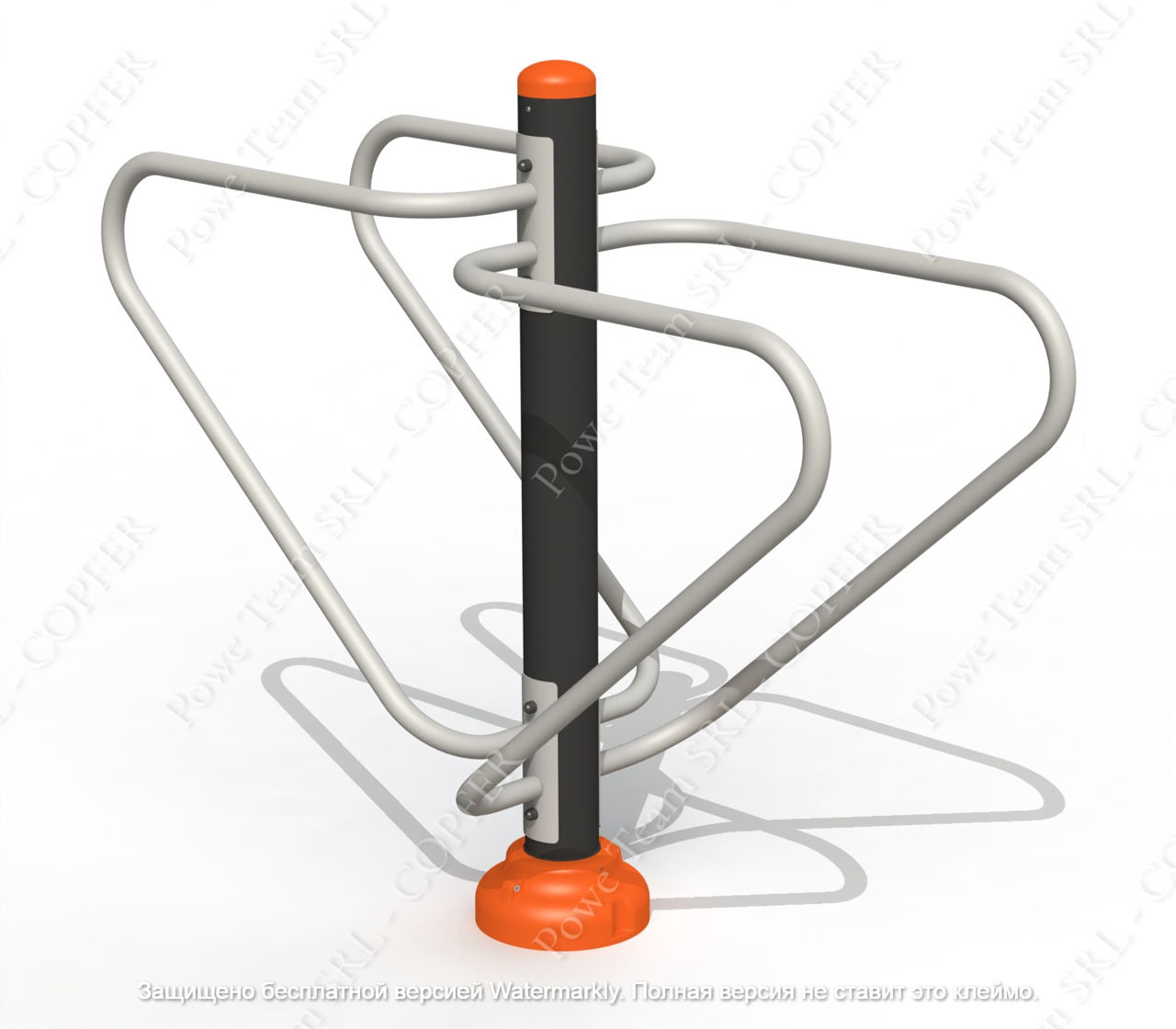

Тренажер “Брусья” двойной PTP 519T

Компоненты: опорная стойка, нижнее основание, 2 перекладины.

Опорный столб оборудования должен быть изготовлен из стальной трубы толщиной не менее 3 мм и диаметром не менее 130 мм и установлен на площадке с отверстиями для крепления к фундаменту. Статические компоненты будут построены из одного элемента.

Статические компоненты будут иметь диаметр 42 мм и изготовлены из черной трубы толщиной 2,8 мм.

Все статические элементы, головки, винты, гайки необходимо закрыть защитными пластиковыми крышками.
Металлические элементы необходимо подвергнуть пескоструйной очистке и покрасить в электростатическом поле в два слоя толщиной минимум 100 микрон, чтобы придать им устойчивость к внешней среде.

Материалы: сталь, LLDPE, оцинкованные застежки, пластиковые колпачки в местах резьбовых швов.
Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х500 мм.

Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы необходимо заглубить в грунт (грунт) не менее чем на 0,50 м для повышения жесткости с последующим бетонированием (бетон ВС 300). Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.

Минимальные размеры: длина – 1750 мм, ширина – 640 мм, высота – 1540 мм. Помимо места, занимаемого оборудованием, согласно действующим нормам будет предусмотрена минимальная зона воздействия 1,5 м.

Скачать чертеж DWG
