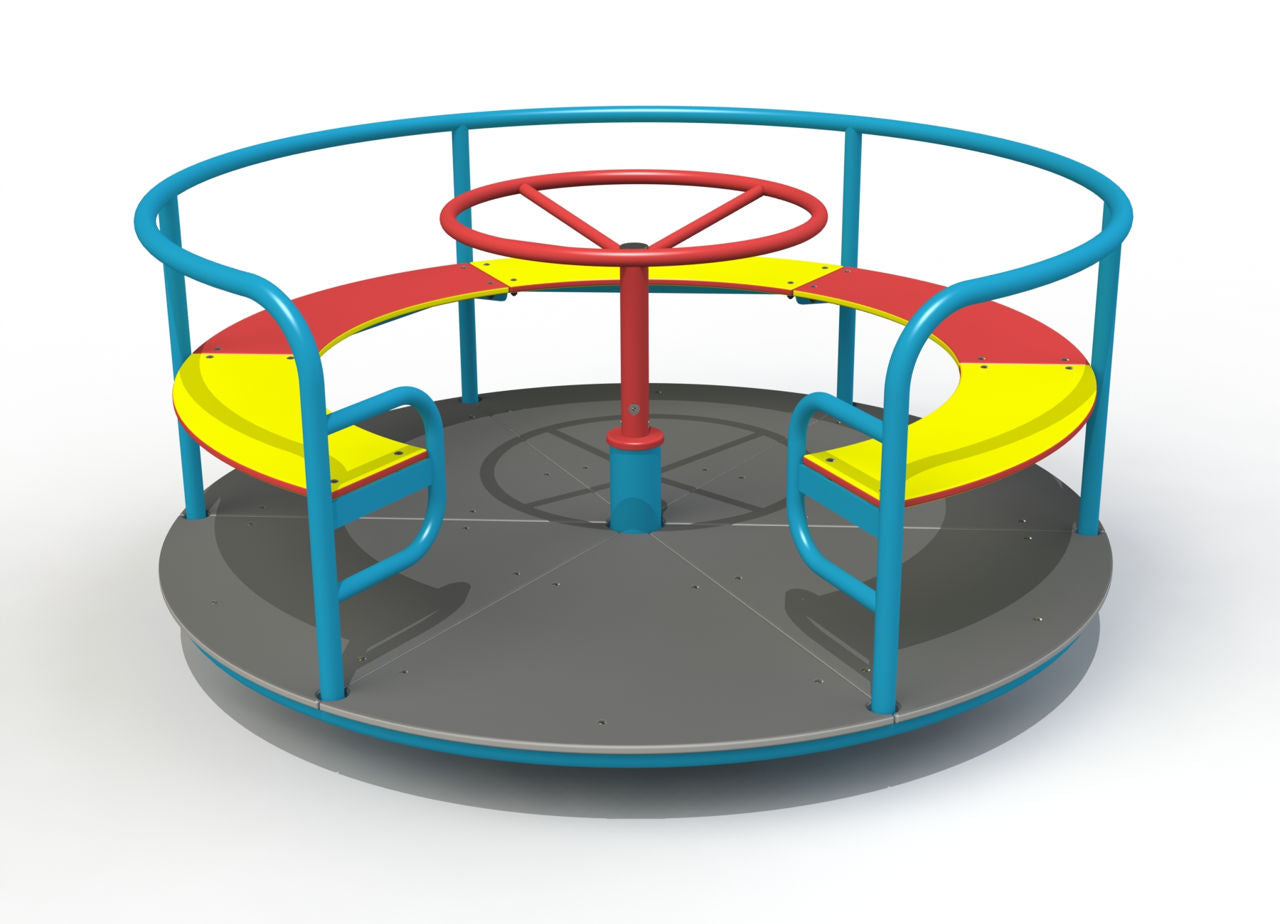

Карусель 5-и местная PTP 073A

Карусель предназначена для детей от 3 до 6 лет.
Конструкцию должна быть выполнена из несущей трубы минимальным сечением 89 мм, толщиной металла не менее 9 мм и вращающегося каркаса на оси на радиальных конических подшипниках. Каркас будет изготовлен из трубы диаметром минимум 33 мм, на которой должны быть размещены 5 сидений из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 15 мм.
Пол необходимо выполнить из HDPE, толщиной не менее 10 мм, с пазами, не допускающими скольжения, или прорезиненного HDPE.
Металлические элементы необходимо подвергнуть дробеструйной очистке и покрасить в электростатическом поле в два слоя толщиной минимум 100 микрон, чтобы придать им устойчивость к внешней среде.

Материалы: сталь, HDPE., крепеж оцинкованный, пластик.

Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.

Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы необходимо заглубить в грунт (грунт) не менее чем на 0,70 м для повышения жесткости с последующим бетонированием (бетон ВС 300). Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.

Общие размеры конструкции, должны быть не менее: Д=1600 мм, В=750 мм.
