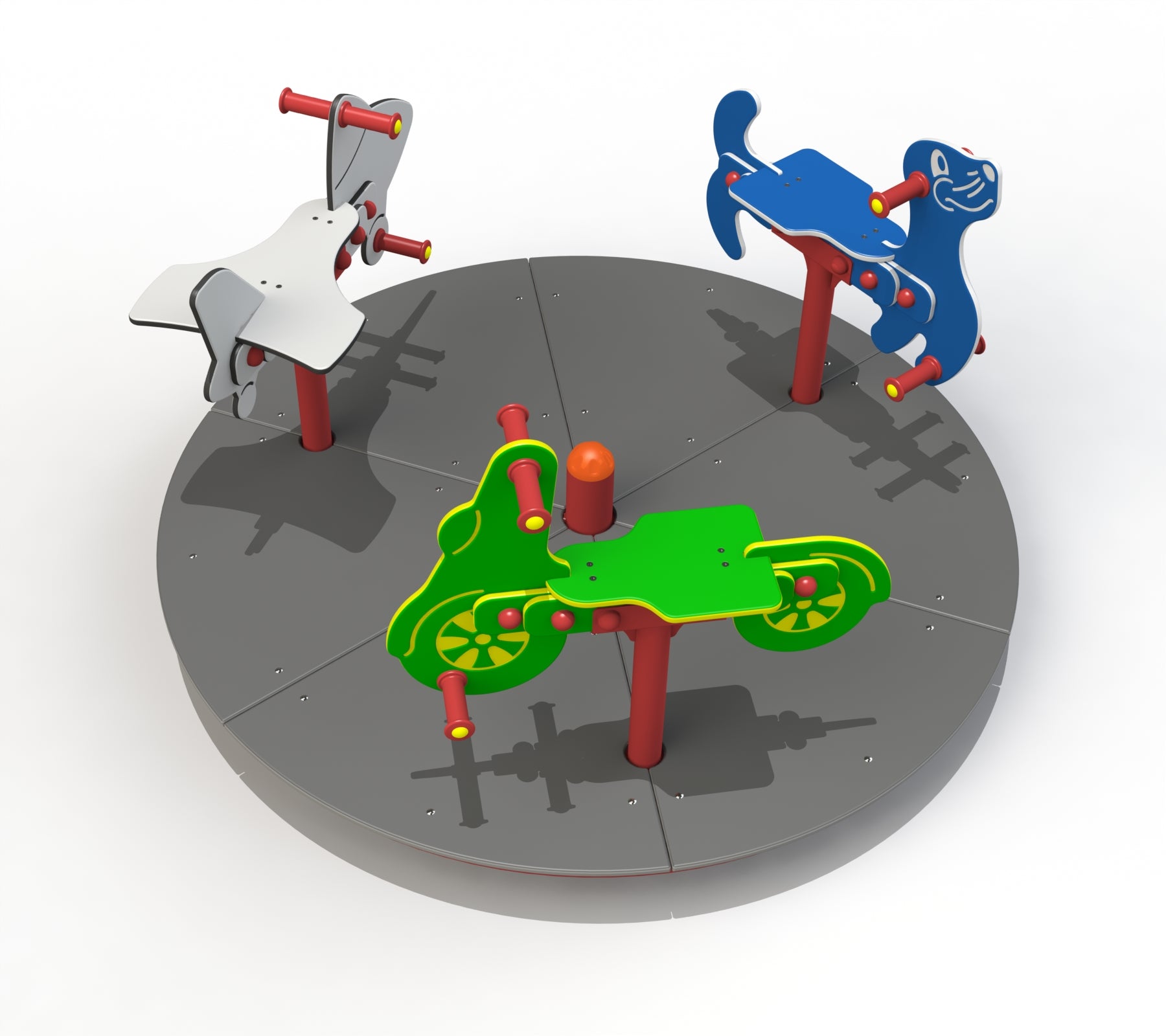

Карусель трехместная PTP 078

Карусель будет предназначена для детей от 3 до 6 лет.

Конструкцию необходимо выполнить из несущей трубы минимальным сечением 89 мм, толщиной металла не менее 9 мм и вращающегося каркаса на оси на радиальных конических подшипниках. Каркас должен быть изготовлен из трубы диаметром минимум 33 мм, на которой будут размещены 3 фигурки из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 15 мм.

Пол должен быть выполнен из HDPE, толщиной не менее 10 мм, с бороздками, не допускающими скольжения, или прорезиненного HDPE.

Металлические элементы необходимо подвергнуть дробеструйной очистке и покрасить порошковой краской в электростатическом поле в два слоя толщиной минимум 100 микрон, чтобы придать им устойчивость к внешней среде.

Материалы: металл, HDPE, фанера, оцинкованный крепеж, пластик.

Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.

Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы должны быть заглублены в грунт (землю) не менее чем на 0,70 м для повышения жесткости, после чего следует процесс бетонирования (бетон ВС 300). Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.

Общие размеры конструкции, не менее: Д=1630 мм, В=908 мм.

Скачать чертеж DWG
