Спортивный комплекс "Street Workout mini". PTP 523-03-Х

Спортивный комплекс предназначен для общего развития и улучшения физического состояния с помощью различных видов упражнений.

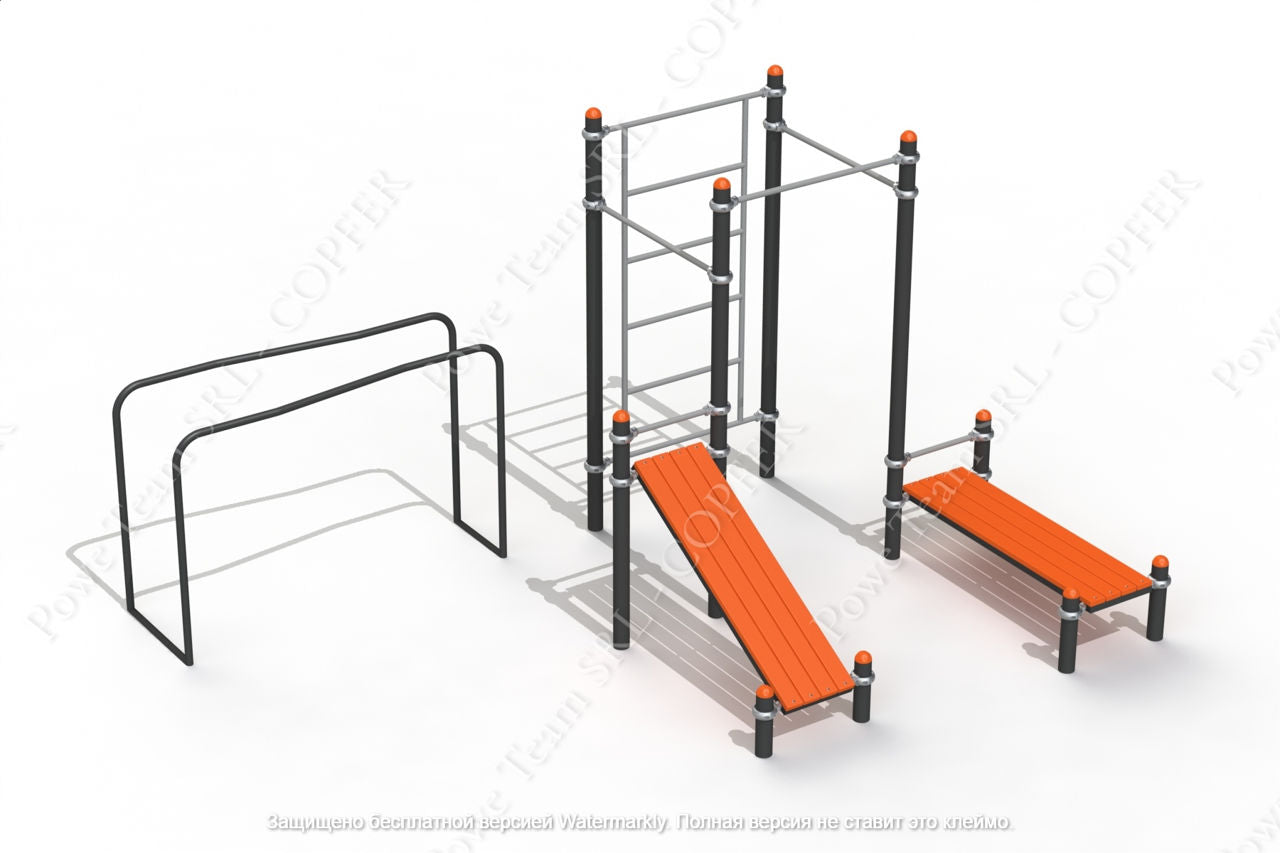

Состав: гимнастическая стенка, наклонная скамья, горизонтальная скамья, брусья, набор турников разного уровня.

Конструкция должна состоять из опорных столбов из металлических труб диаметром не менее 89 мм и толщиной стенок не менее 3 мм, на хомутах без сварных соединений, горизонтальных перекладин разного уровня из металлических труб диаметром не менее 33 мм. Горизонтальные перекладины параллелей будут изготовлены из труб диаметром не менее 42 мм. Поверхность наклонной скамьи должна быть изготовлена из HDPE (полиэтилена высокой плотности) без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 15 мм. Во избежание проникновения воды из осадков столбы необходимо накрыть полиэтиленовыми колпаками.

Металлические элементы необходимо подвергнуть дробеструйной очистке и покрасить в электростатическом поле порошковой краской в два слоя, толщиной минимум 100 микрон, чтобы придать им устойчивость к внешней среде.

Материалы: металл, пластик, HDPE.

Технические характеристики: Общие (ориентировочные) размеры земельного участка, не менее: Длина: 4518 мм, ширина: 3385 мм, высота: 2545 мм.

Помимо площади, занимаемой оборудованием, согласно действующим нормам, должна быть предусмотрена минимальная зона безопасности 1,5–2,5 м.

Фундамент комплекса будет иметь минимальные размеры ДхШхВ=400х400х700мм, а фундамент из отдельных элементов - минимальные размеры ДхШхВ=400х400х500мм.

Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы должны быть заглублены в грунт (землю) не менее чем на 0,70 м (0,50 м – одиночные элементы) для повышения жесткости с последующим бетонированием (бетон ВС 300). . Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.

Скачать чертеж DWG
