Качалка на пружине РТР 029-05

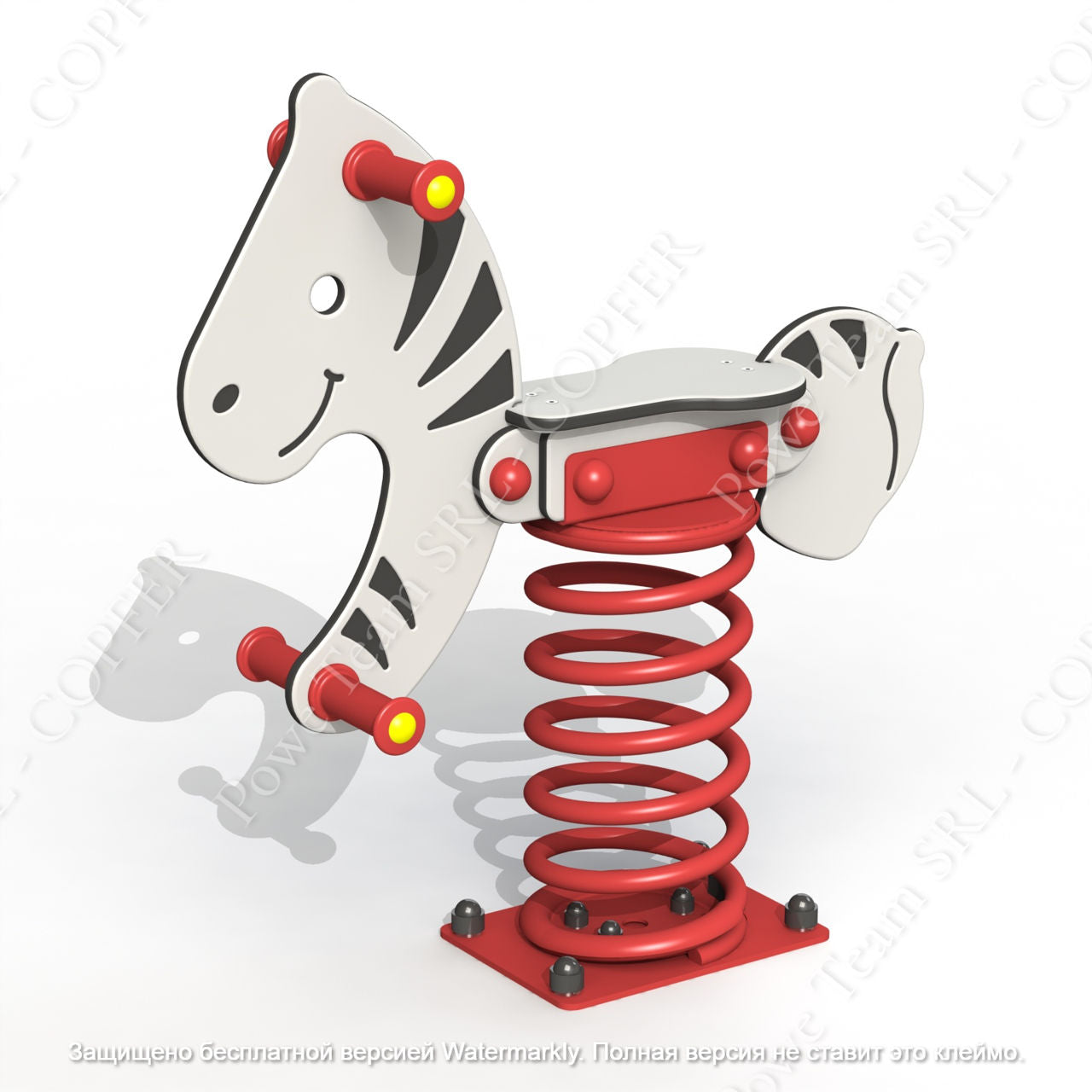

Качалка на пружине "Зебра" предназначена для детей от 3 до 10 лет.

Максимальный вес пользователя: 55 кг.

Количество пользователей: 1 человек.

Конструкция должна состоять из нижнего основания, винтовой пружины, качалки в форме зебры, сиденья, поручней, подножек:

- винтовая пружина в сборе, спираль пружины должна быть не менее ø20 мм и высотой не меньше 400 мм;

- сиденья и панели должны быть изготовлены из HDPE полиэтилена высокой плотности, без токсичных компонентов толщиной не менее 15мм;

Металлические элементы подвергаются пескоструйной очистке и окрашиваются в электростатическом поле в два слоя толщиной не менее 100 микрон для придания им устойчивости к внешней среде.

Материалы: сталь, HDPE, оцинкованный крепеж, пластиковые заглушки на все болтовые соединения.

Общие размеры конструкции, должны быть не меньше чем:  Длина: 760 мм, Ширина: 241 мм, Высота: 804 мм.

Фундамент имеет размеры ДхШхВ=400х400х500 мм.

Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы должны быть заглублены в грунт (землю) не менее чем на 0,50 м для повышения жесткости, после чего следует процесс бетонирования (бетон ВС 300). Сборка элементов исключает возможность их разборки без использования специально предназначенных инструментов.

Скачать чертеж DWG
