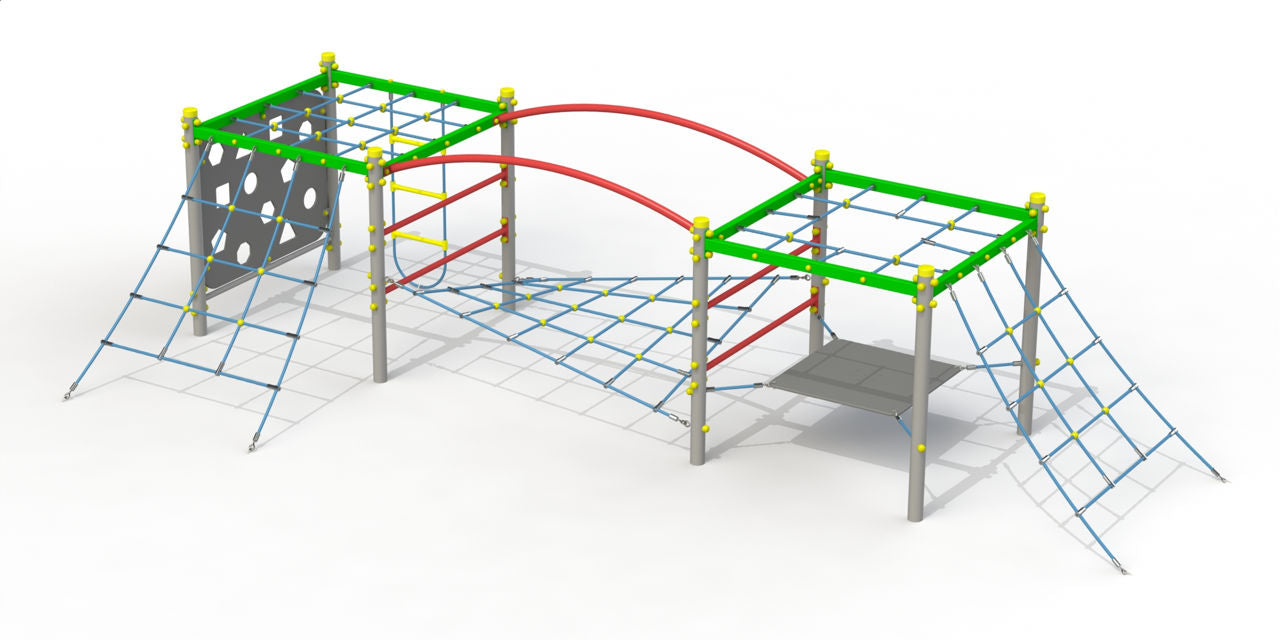

Спортивный комплекс PTP 737

Компоненты: Конструкция будет состоять из металлических труб, окрашенных порошковой краской, армированных веревочных лестниц, батута, скалодрома из HDPE – многослойного полиэтилена высокой плотности.

Несущие металлические опоры будут изготовлены из стальной трубы диаметром не менее 76 мм, минимальной толщиной – 3 мм. Горизонтальные металлические прутья будут иметь сечение профиля 60 х 40 х 2 мм.

Сеть и лестница для восхождения должны быть изготовлены из армированной веревки размером не менее 16 мм из полипропилена, сплетенной из 6-волоконного армированного металла с резиновым сердечником, соединенного овальными пластиковыми элементами.

Стены для лазания должны быть изготовлены из HDPE – полиэтилена высокой плотности без токсичных компонентов с многослойной структурой различных цветов, толщиной не менее 15 мм.

Во избежание проникновения воды из осадков столбы необходимо накрыть полиэтиленовыми колпаками.

«Батут» будет изготовлен из HDPE толщиной не менее 15 мм.

Металлические элементы необходимо подвергнуть пескоструйной очистке и покрасить в электростатическом поле в два слоя толщиной минимум 100 микрон, чтобы придать им устойчивость к внешней среде.

Материалы: HDPE – полиэтилен высокой плотности без токсичных компонентов, металлические трубы с порошковой покраской, армированный канат, все соединения закрыты специальными антивандальными заглушками.

Технические характеристики. Общие размеры конструкции, не менее: Длина: 5710 мм; Ширина: 2470 мм; Высота: 1400 мм.

Фундамент конструкции будет иметь минимальные размеры ДхШхВ=400х400х700 мм.

Требования к монтажу: Для обеспечения безопасной и надежной эксплуатации все опорные элементы необходимо заглубить в землю (грунт) не менее чем на 0,70м для повышения жесткости с последующим бетонированием (бетон ВС 300). Сборка элементов должна исключать возможность их разборки без применения инструментов специального назначения.

Скачать чертеж DWG
