Качели PTP 52-2

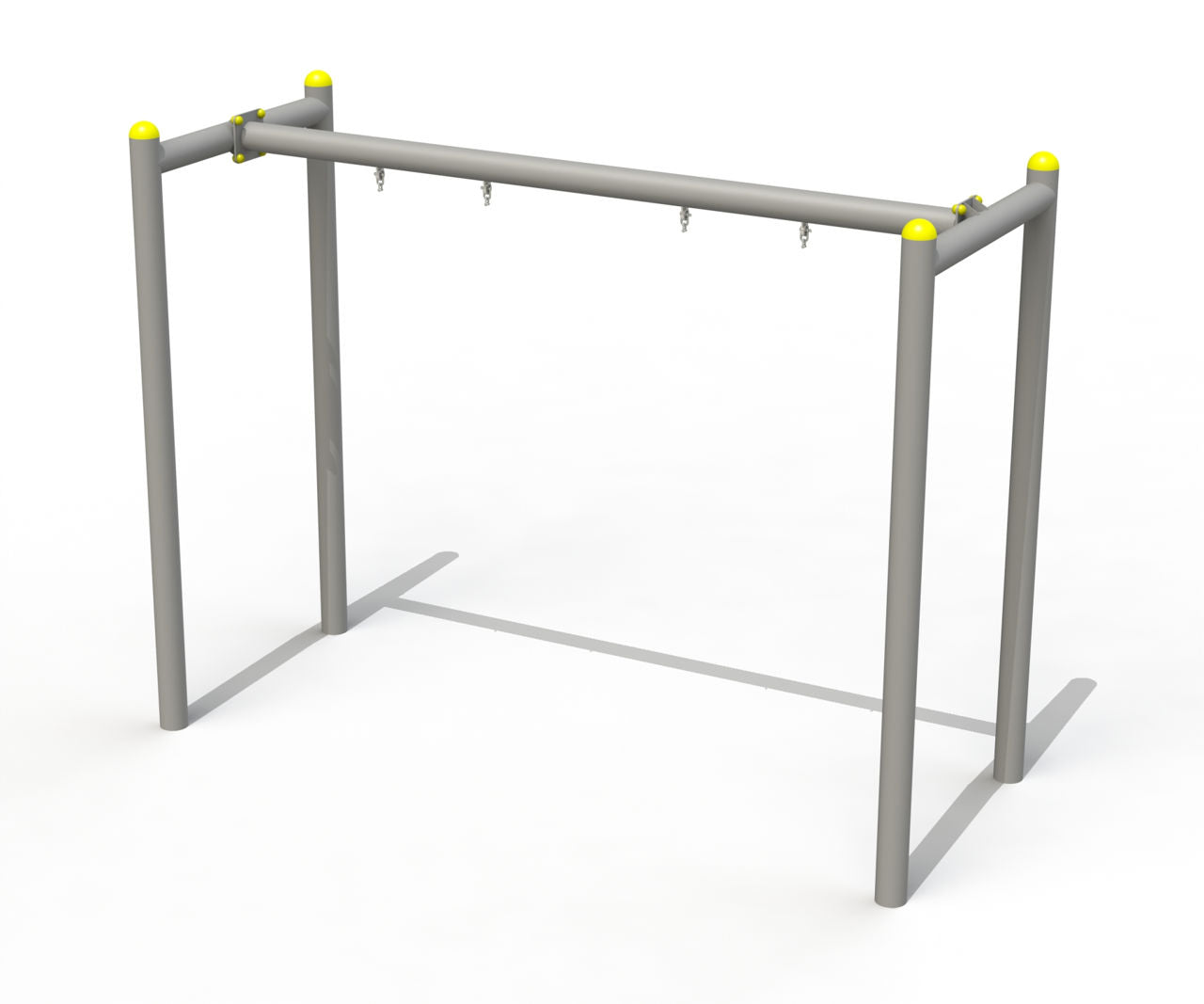

Качели будут состоять из 2 комплектов металлических опорных стоек, одной металлической горизонтальной перекладины с креплениями для 2 сидений.

Технические характеристики. Металлические опорные стойки должны быть изготовлены из стальной трубы с минимальным сечением Ø 114 мм и толщиной не менее 3 мм, металлическая горизонтальная перекладина должна быть изготовлена из стальной трубы с минимальным сечением Ø 114 мм и толщиной не менее 3 мм.

Металлические элементы должны быть подвергнуты пескоструйной обработке и окрашены электростатическим способом в два слоя толщиной не менее 100 микрон для обеспечения устойчивости к внешней среде.

Общие размеры конструкции, не менее: Длина – 3220 мм, Ширина – 1600 мм, Высота – 2460 мм.

Фундамент конструкции должен иметь минимальные размеры ДхШхВ=400х400х700 мм.

Требования к установке: Для обеспечения безопасной и надежной работы все опорные элементы должны быть заглублены в грунт не менее чем на 0,70 м для повышения жесткости, после чего следует процесс бетонирования (бетон BC 300). Монтаж элементов должен исключать возможность их разборки без использования специальных инструментов.

Скачать чертеж DWG.
