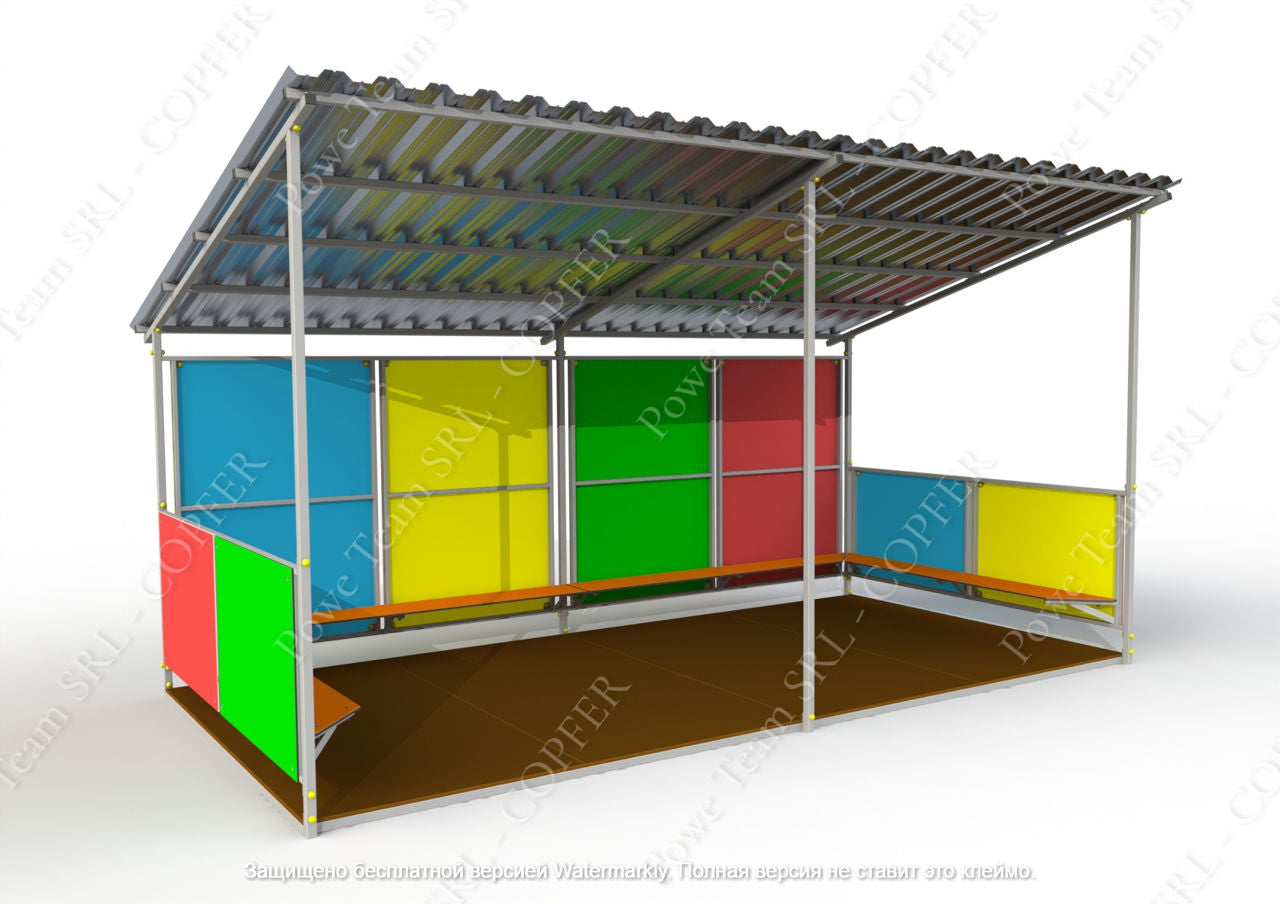

Pavilion PTP 038-03A

Constructia va fi constituita din carcasa metalica, 6 piloni, protectii laterale din HDPE, acoperis din tigla metalica, podea, scaun.

Vârstă: este recomandat copiilor cu vârsta cuprinsă  între 3 și 6 ani.

Proiectat pentru utilizarea simultană de către maxim 12 copii.

Pilonii de sustinere si carcasa necesita a fi realizate din teava de profil metalica cu dimensiuni nu mai putin de 40х40х2mm si 40х25х2; 25х25mm corespunzator.

Protectii laterale si scaune trebuie sa fie confectionat din HDPE polietilena de inalta densitate cu grosimea minima de 10 mm.

Podeaua trebuie sa fie confectionat din placaj rezistent la umiditate, cu grosimea minima de 15 mm.

Elementele metalice necesita a fi sablate și vopsite in camp electrostatic, în două straturi cu grosimea minima 100 microni pentru a le conferi rezistentă la mediul exterior.

Materiale: HDPE polietilena de inalta densitate, otel și capace special antivandal din plastic.

Caracteristici tehnice. Dimensiuni generale ale constructiei, nu mai putin de: Lungime: 5550 mm; Lățime: 3000 mm; Înălțime: 2841 mm.

Fundatia constructiei va avea dimensiuni minime de Lxlxh=400x400x500 mm.

Cerințe pentru instalare: Pentru asigurarea funcționării sigure și fiabile, toate elementele de sprijin urmeaza a fi adâncite în sol (pămînt) nu mai puțin de 0,50m pentru a crește rigiditatea, apoi urmînd procesul de betonare (beton BC 300). Montarea elementelor trebuie să excludă posibilitatea dezasamblarii lor, fără utilizarea instrumentelor cu destinație specială.

Descarca desen DWG
