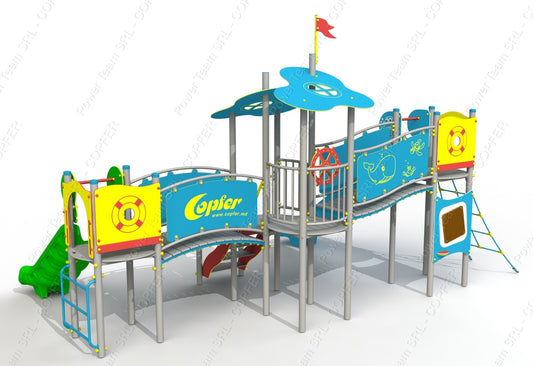

Complex se joaca compus din turn fara acoperis (H=1.5 m), turn fara acoperis (H=1.0 m), turn dublu cu acoperis (H=1.1 m si 1.0 m respectiv), podet cu balustrade si panouri de protectie, podet cu balustrade de tip "Val" si panouri de protectie, scara cu balustrade, plasa de catarare din fringhie armata cu panou de protectie, scara din metal cu panou de protectie, tobogan drept (H=1.5m) cu panou de protectie, tobogan drept (H=1.0 m) cu panou de protectie, tobogan drept (H=1.5 m) cu panou de protectie, 2 panouri de protectie de tip "Colac de salvare", panou "Tabla pentru desen cu creta", trei balustrade "Balcon", volan rotitor, element decorativ Steag.
Vârstă: este recomandat copiilor cu vârsta de la 6+
Proiectat pentru utilizarea simultană de către maxim 10 copii.
Greutatea maxima a unui utilizator: 55 kg.
Constructia va fi constituita din piloni de sprijin realizati din teava din otel cu diametrul de cel puțin 76mm, grosime minima - 3mm.
Scara din HDPE va detine trepte și balustrade pentru ascensiunea în condiții de siguranță spre platformă. Treptele scarii nu trebuie să fie alunecoase si trebuie sa fie facute din HDPE polietilena de inalta densitate cu grosimea de cel putin 15mm. Suporturi laterale pentru fixarea treptelor trebuie sa fie făcute din HDPE polietilena de inalta densitate cu grosimea nu mai putin de 15mm.
Balustradele trecerii - înălțime de minim 700 mm, teava acestora -secțiune de cel puțin Ø 33 mm.
Scara flexibila va fi din frânghie cu dimensiunea de cel putin 16mm din polipropilenă impletita din 6- fibre armate din metal cu miez de cauciuc, unite prin elemente de plastic oval.
Tobogan trebuie sa dețină:
- zona de pornire cu bară de protecție, care va determina copilul să se așeze, fixata pe elementele de protecție laterale, realizate din HDPE (polietilena de inalta densitate fara componente toxice cu structura multistrat de diverse culori), cu înălțimea minima de 450 mm si cu grosimea de cel putin 15 mm;
- zona de accelerare;
- porțiune de frînare.
In scopul excluderii traumării copiilor, toboganele vor detine borduri în ambele parti cu
înălțimea minima de 120 mm. Toboganele vor fi realizate din polietelena LLDPE obținut prin tehnologia „rotomoulding” (polietilenă liniară cu densitate joasă), rezistent la impact și la razele UV.
Podeaua turnului urmeaza a fi de forma rotunda cu diametrul minim de 930mm și va fi confecționata din placaj nelunecos rezistent la umiditate cu grosimea de cel putin 15mm.
Acoperișurile turnului dublu si panouri de protectii urmeaza fi confectionate din HDPE polietilena de inalta densitate cu grosimea nu mai putin de 10 mm.
Pentru a evita pătrunderea apei provenite din precipitaţii, pilonii sunt acoperiţi cu capace de plastic.
Elementele metalice necesita a fi sablate și vopsite in camp electrostatic, în două straturi cu grosimea minima 100 microni pentru a le conferi rezistentă la mediul exterior.
Materiale: HDPE, LLDPE, țevi metalice acoperite cu vopsea pulbere, toate conexiunile sunt acoperite cu capace speciale antivandal.
Caracteristici tehnice. Dimensiuni generale ale constructiei, nu mai putin de: Lungimea – 6000 mm, Lăţimea – 3500 mm, Înălţimea – 3400 mm. Inălţimea platformelor de la sol: nivel 1 - 1000 mm, nivel 2 – 1500 mm.
Fundatia constructiei va avea dimensiuni minime de Lxlxh=400x400x700 mm.
Cerințe pentru instalare: Pentru asigurarea funcționării sigure și fiabile, toate elementele de sprijin urmeaza a fi adâncite în sol (pămînt) nu mai puțin de 0,70m pentru a crește rigiditatea, apoi urmînd procesul de betonare (beton BC 300). Montarea elementelor trebuie să excludă posibilitatea dezasamblarii lor, fără utilizarea instrumentelor cu destinație specială.
